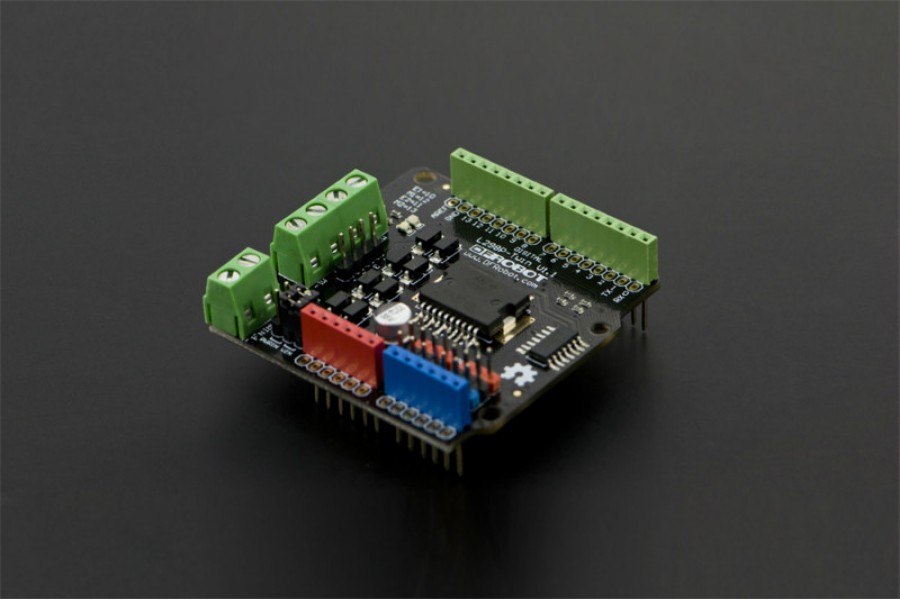

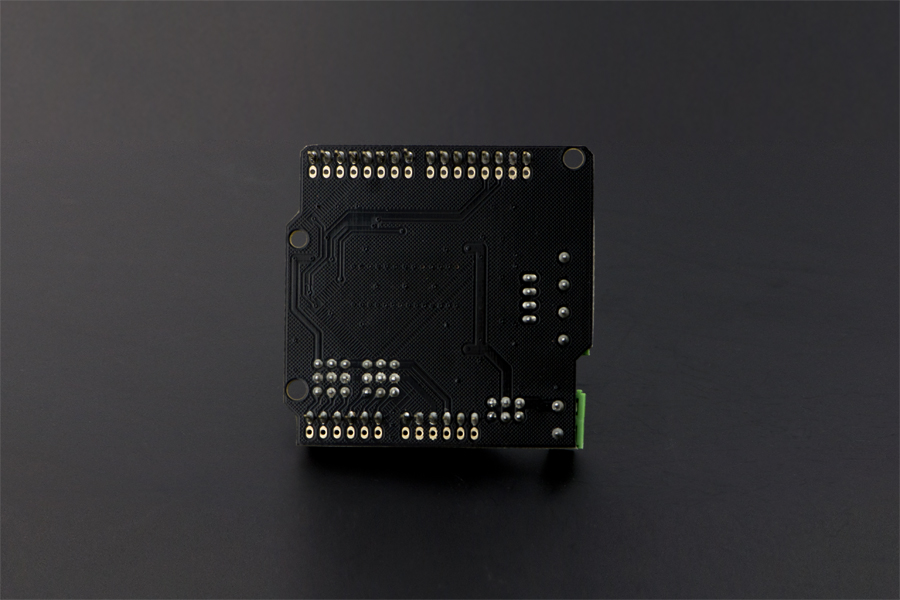

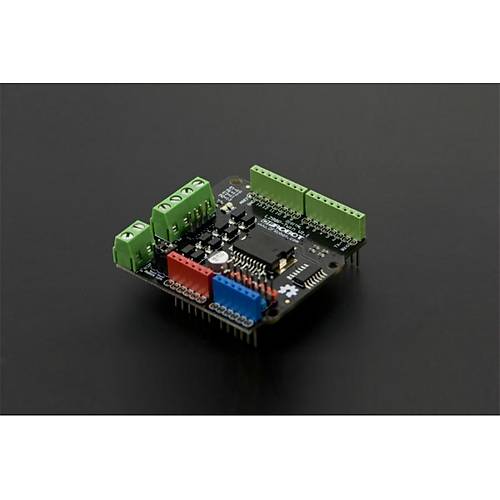

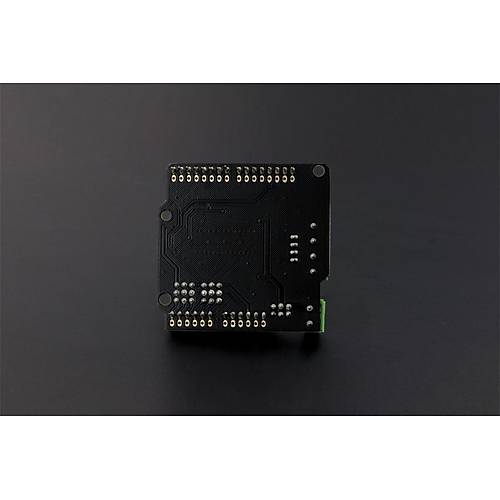

DFRobot 2x2A Arduino Motor Shield (Twin)

AÇIKLAMALAR

Arduino ürün ailesi, elektronik, programlama ve robotik için harika bir öğrenme platformudur. Ancak bir noktada çoğu proje hareketlilik gerektirir. Bu motor kalkanı, Arduino'nun iki kanallı DC motorları sürmesine izin verir. Her kanalda 2A'ya kadar çıkış akımı sağlayan bir L298P çipi kullanır. Bu kalkanı kontrolörünüze istifleyin ve daha yüksek güç gereksinimleri olan motorları çalıştırın. Seçtiğiniz motora bağlı olarak, daha hızlı yapabilir veya daha yüksek bir taşıma kapasitesine sahip olabilirsiniz. Bu Arduino Uyumlu Motor Kalkanı (2A), maksimum 2A akımla iki adet 7-12V DC motoru sürmeye izin veren L298P çipini kullanır. Bu shield, standart Arduino Uno R3 e ve Arduino Mega üzerine doğrudan monte edilebilir.


Hız kontrolü, Arduino'nun PWM çıkışı Pin 10 ve 11'den elde edilebilen geleneksel PWM ile sağlanır. Motor kontrolünün etkinleştirme / devre dışı bırakma işlevi, Arduino Dijital Pin 12 ve 13 tarafından bildirilir. Motor kalkanı, doğrudan Arduino'dan veya harici güç kaynağı. Motor korumasına güç sağlamak için harici güç kaynağı kullanılması şiddetle tavsiye edilir.


Uyumlu olanlar: Arduino UNO / Arduino UNO R3 / Arduino Mega 1280/2560

AYRINTILAR


> Motor Tahrikli Gerilim: 4.8V - 35V
> Çıkış Akımı: 2A / kanala kadar
> Toplam Güç Tüketimi: 25W (T = 75?)
> Sürülen Yapı: Çift tam köprü sürücüsü
> Sürülen Güç Bağlantı Noktası: Harici güç terminali veya Arduino'dan VIN

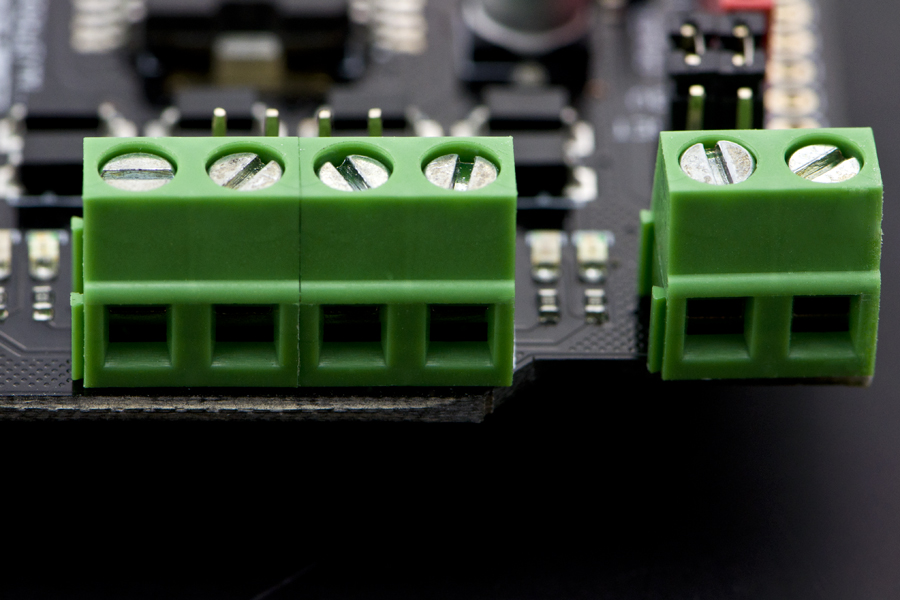

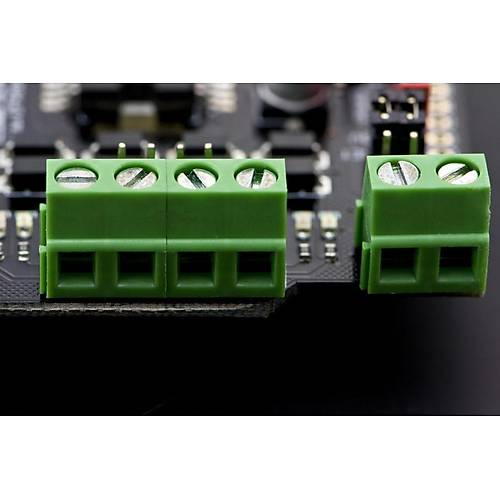

> Sürülen Çıkış Portu: 2 kanallı vidalı terminaller veya erkek PIN başlıkları
> Kontrol Portu: 4 TTL Uyumlu dijital sinyal (Dijital 10-13)
> Çalışma Sıcaklığı: -25? 130'a?

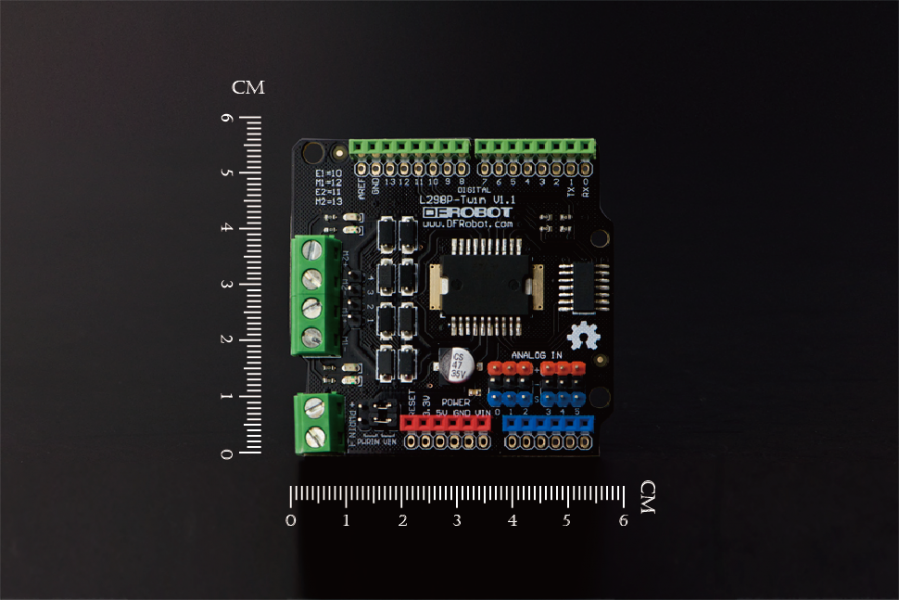

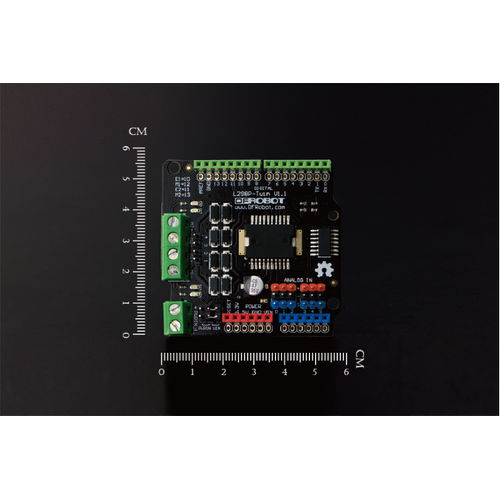

> Kalkan Boyutu: 56x57mm (2.20x2.24 ")
