      DFRobot Gravity:  IO Expansion ve  Motor Sürücü Shield
      DFRobot Gravity:  IO Expansion ve  Motor Sürücü Shield
      DFRobot Gravity:  IO Expansion ve  Motor Sürücü Shield
      DFRobot Gravity:  IO Expansion ve  Motor Sürücü Shield
      DFRobot Gravity:  IO Expansion ve  Motor Sürücü Shield
      Görsel 1
      Görsel 2
      Görsel 3
      Görsel 4
      Görsel 5
      DomiPuan : 128
      Fiyat:
      16,95 USD + KDV
      KDV Dahil:
      151,37 TL
      151.37 www.domirobot.com
      18,31 TL'den başlayan taksit seçenekleri için tıklayın.
      Aynı Gün Kargo
      GENEL BAKIŞ



      Motor Sürücülü Gravity IO Expansion Shield, Arduino Kurulları için tasarlanmış yeni bir üründür, Gravity sensor arayüzü ve TB6612FNG çift motor sürücüsü ile donatılmış, IO Expansion Shield ve DC Motor Sürücü Shield’ını birleştirir. Ayrıca XBee soketi, I2C arayüzü ve UART bağlantı noktası vardır bu şekilde bağlantıları daha kolay hale getirir.

      TB6612FNG çift kanallı motor sürücüsü IC sayesinde, shield 2x1.2A DC motorları aynı anda çalıştırabilir. PWM hız kontrolünü destekler, her kanal 1.2A sürekli akım verebilir ve tepe akım 3.2A'e ulaşabilir. Piyasadaki çoğu mikro DC motorla uyumludur. Küçük, akıllı robot kontrolleri için uygun ve masrafsız bir seçimdir.




      ÖZELLİKLER


      • Arduino UNO R3 Pinmap ile uyumludur.
      • Gravity-3Pin arayüzü vardır.
      • Tak-çalıştır mantığı vardır, kullanımı kolaydır.
      • Entegre XBee Yuvası, XBee, WiFi Bee, Bluetooth Bee ile uyumlu.
      • Program indirme anahtarı Arduino UNO / Mega indirme sırasında seri doluluktan kaçınacaktır.
      • 2x1.2A TB6612FNG DC motor sürücüsü vardır(Vin bağlantı noktasından güç alımı).



      GENEL TANIMI

      • Dijital arayüz: 14
      • Analog arayüz: 6
      • IIC arayüz: 2
      • SPI arayüz (Arduino UNO R3 ile uyumludur): 2
      • Seri bağlantı noktası: 1
      • XBee Yuvası: 1
      • Çıkış Akımı: 1.2A (tek kanallı sürekli akım)
      • Başlanğıç/Peak Akımı: 2A (sürekli pulse) / 3.2A (monopoles)
      • Giriş Voltajı: 12V (tepe(peak) değeri)
      • İşaretleme iğneleri: D4, D5, D6, D7 (dikkat: motor kontrol edilirken iğne doldurulur)
      • Boyut: 68.5mm × 53.3mm (2.7 inç × 2.1 inç)
      • Ağırlık: 36



      NAKLİYE LİSTESİ

      • Gravity: IO Expansion & Motor Sürücü Shield x1






      INTRODUCTION

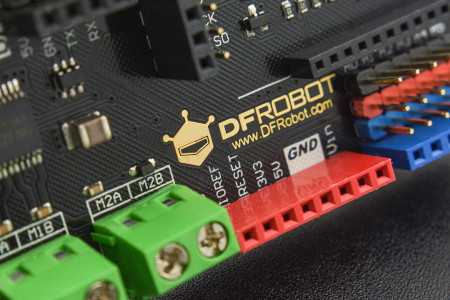

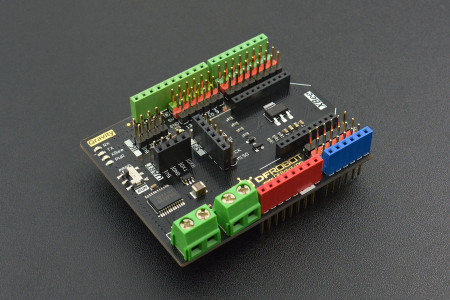

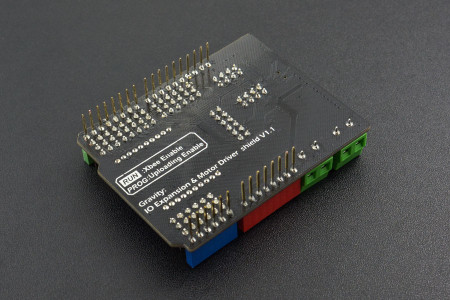

      Gravity IO Expansion Shield with Motor Driver is a new product designed for Arduino Boards. It combines IO Expansion Shield and DC Motor Driver Shield, equipped with Gravity sensor interface and TB6612FNG dual motor driver. It also has XBee socket, I2C interface and UART port, makes the connections more convenient.

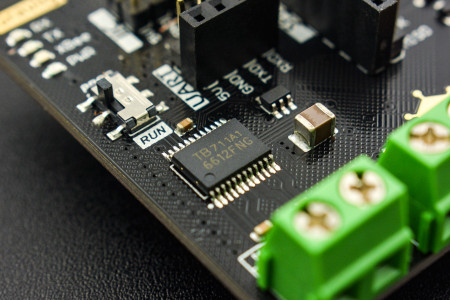

      With TB6612FNG dual channel motor driver IC, the shield can drive 2x1.2A DC motors at the same time. It supports PWM speed control, each channel can output 1.2A continuous current and the peak current can reach to 3.2A. It is compatible with majority micro DC motors in the market. It is a solid choice for small intelligent robot controls, convenient and cost-effective.



      FEATURES





      • Compatible with Arduino UNO R3 Pinmap.
      • Gravity-3Pin interface, plug & play, esay to use.
      • Integrated XBee Slot, XBee, WiFi Bee, Bluetooth Bee compatible.
      • Program download switch will avoid serial occupancy during Arduino UNO/Mega downloading.
      • 2x1.2A TB6612FNG DC motor driver (power from Vin port).





      SPECIFICATION





      • Digital interface: 14
      • Analog interface: 6
      • IIC interface: 2
      • SPI interface (compatible with Arduino UNO R3): 2
      • Serial port: 1
      • XBee Slot: 1
      • Output Current: 1.2A single channel continuous driving current
      • Start/ Peak Current: 2A (continuous pulse)/ 3.2A (monopoles)
      • Input Voltage: 12V (peak value)
      • Occupying Pins: D4, D5, D6, D7 (caution: the pin is occupied when control the motor)

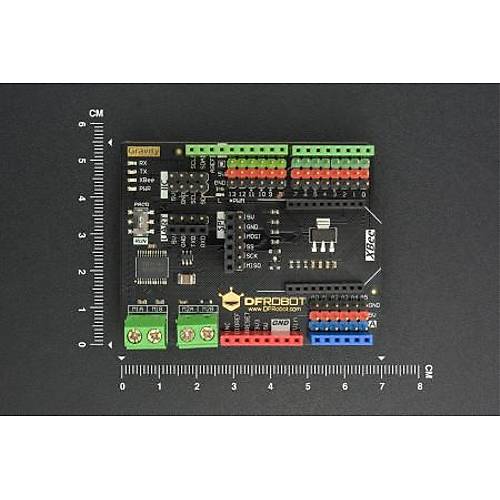

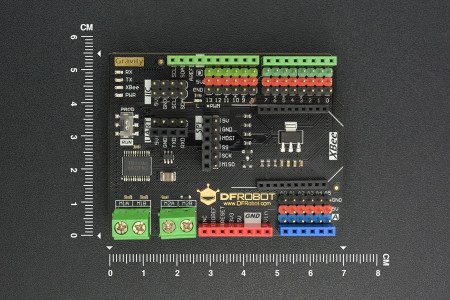

      • Size: 68.5mm×53.3mm (2.7 inch×2.1 inch)
      • Weight: 36





      DOCUMENTS



      Product wiki
      Schematic



      SHIPPING LIST



      Gravity: IO Expansion & Motor Driver Shield x1

      Diğer Özellikler
      Stok KoduDFR-DFR0502
      MarkaDFRobot
      Stok DurumuVar
      Kutu D-114
