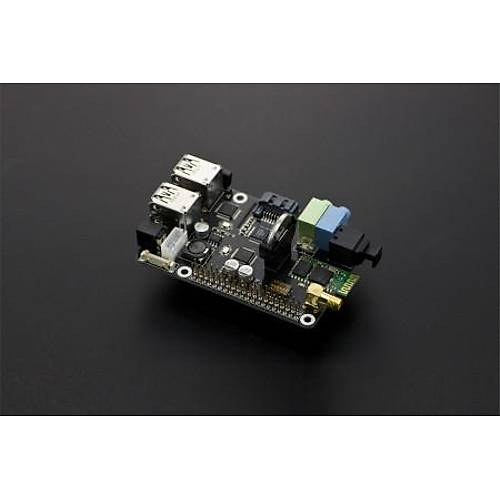

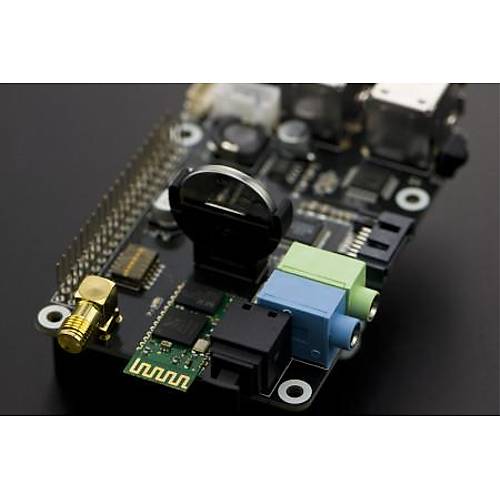

DFRobot Raspberry Pi B+/2B/3B Expansion Shield X300

AÇIKLAMALAR


Expansion Shield X300, Raspberry Pi Model B +, Raspberry Pi 2 Model B ve en yeni Raspberry Pi 3 Model B için geçerli olabilecek en uygun maliyetli kalkanlardan biridir. RTC gerçek zamanlı saat gibi birçok çok kullanışlı işlevi entegre eder; ses girişi ve çıkışı; USB göbeği; Bluletooth, WIFI; SATA arayüzü. Bu shield ile Raspberry Pi projelerini daha kolay kurabilir, hem zamandan hem de maliyetten tasarruf edebilirsiniz.

Expansion Shield X200 ile karşılaştırın. SATA ve BLuetooth gibi bazı yeni özellikler ekler, ancak HDMI ve VGA video bağlantı noktasını iptal eder. Proje için daha uygundur.

ÖZELLİKLER

> Giriş Voltajı: 6V - 18Vdc, Raspberry Pi'ye güç sağlamak için DC / DC dönüştürücü ile 5V, 4A'ya dönüştürülür
> SATA: SATA cihazlarını Raspberry Pi'nize bağlamanıza izin verir
> Ses:
   1> 3,5 mm MIC jakı
   2> 3,5 mm stereo ses jakı
   3> SPDIF çıkışı
   4> Ses IO konektörü (Mikrofon girişi ve stereo ses amplifikatörü 3,3 Wx2)
> Kablosuz:
   1> Harici antenli WiFi (IEEE 802.11b / g / n)
   2> IR sensörü (38KHz)
   3> Bluetooth seri iletişim
> USB Depolama: 3 bağlantı noktalı kendinden beslemeli USB hub
> Gerçek zamanlı saat (RTC): Dahil edilen CR2032 pil ile DS3231SN'ye dayanır
> Çeşitli:
   1> Güç çıkış soketi
   2> Kamera esnek yuvası, böylece kamera takılı genişletme kartı ile kullanılabilir RPi?nin pin başlığından bağlantıyı kaldırmak için
   3> DIP anahtarı
   4> Raspberry Pi'nin üstüne kart GPIO başlık pimlerini kullanarak doğrudan bağlanır
   5> Kablolama veya lehimleme gerekmez
   6> Mevcut genişleme kartlarını desteklemek için R-Pi'nin 40 pimli başlığını çoğalttı
   7> Raspberry Pi Model B + ve Raspberry Pi 2 Model B için uygundur Boyutlar: 85 x 56mm (Raspberry Pi ile aynı boyutta)


Not: Raspberry Pi'yi kalkan güç kaynağı ile çalıştırdığınızda, lütfen Mikro-USB bağlantı noktası üzerinden tekrar çalıştırmayın, karta zarar verir!

DÖKÜMANLAR

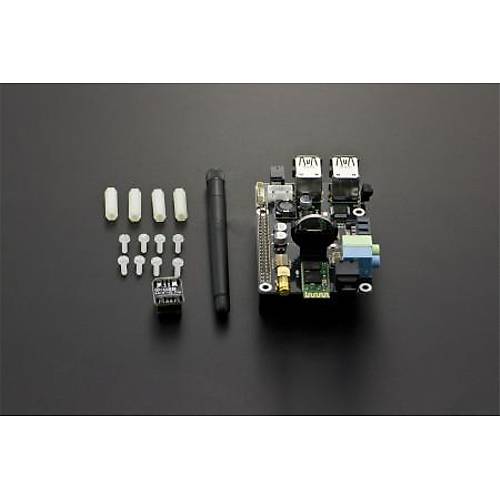

PAKET LİSTESİ


> X300 Raspberry Pi genişletme kartı x1
> USB adaptörü x1
> 2.4GHz WIFI anteni x1
> Naylon ara parçalar (M3 x 20mm) x4
> Naylon vidalar (M3 x 6mm) x8
