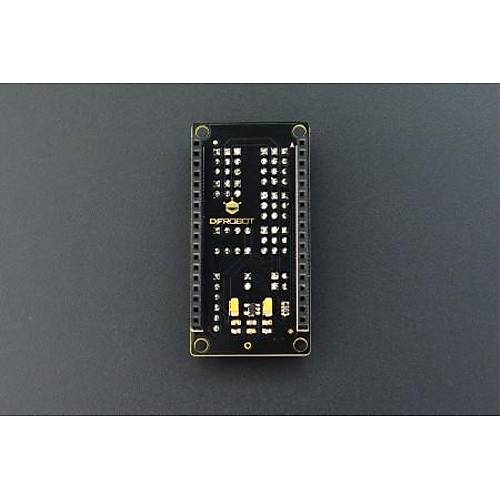

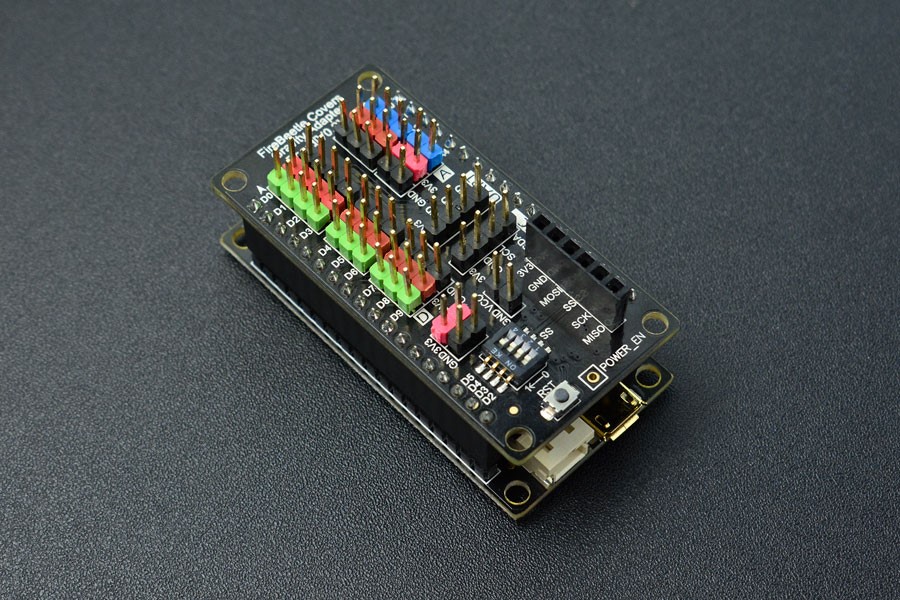

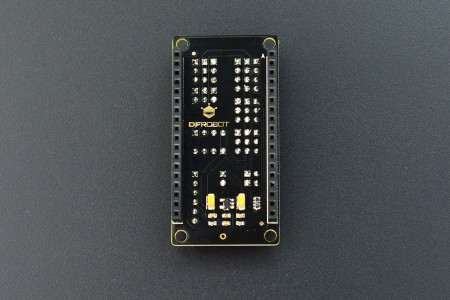

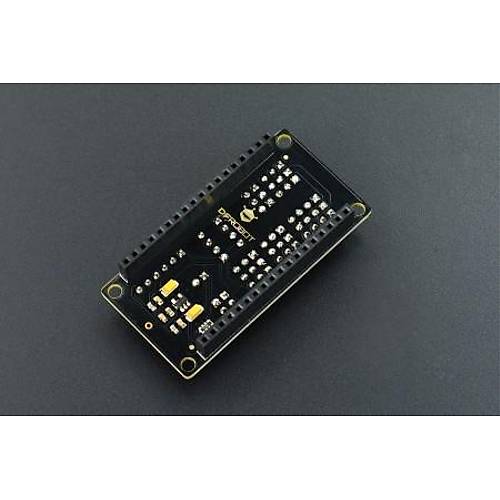

FireBeetle Covers-Gravity I/O Expansion Shield

AÇIKLAMALAR

DFRobot FireBeetle Nesnelerin İnterneti için geliştirtirilmiş düşük güç tüketimi olan bir mikrodenetleyicidir. FireBeetle Covers/Gravity I/O Genişletme kartı gravity sensörleri ve modülleri için bir adaptördür. Bu shield ile Gravity sensörleri ve FireBeetle arasında düzgün bir bağlantı elde edebilirsiniz. Her sensor birbirinden bağımsız güç pinlerine sahiptir.






Not: Lütfen kırmızı pinlerin 3.3V gerilim ile çalıştığına dikakt ediniz.




ÖZELLİKLER

> DFRobot FireBeetle ile uyumlu
> Gravity arayüzü, tak-çalıştır, kolay kullanım
> Uygun fiyat
> Küçük boyut, kolay kurulum



AYRINTILAR


> Giriş gerilimi:3.7V~5.5V (VCC)
> Çıkış gerilimi:3.3V
> Düşük güç modu destekler POWER_EN = LOW
> Maksimum çıkış akımı: 600mA(Çıkış gerilimi: LDO-3.3V )
> Arayüz: Gravity standard arayüzü
> Dijital G/Ç Pinleri: 10
> Analog Giriş Pinleri: 5
> 1x I2C Destekler
> 1x UART Destekler
> 1x SPI Destekler

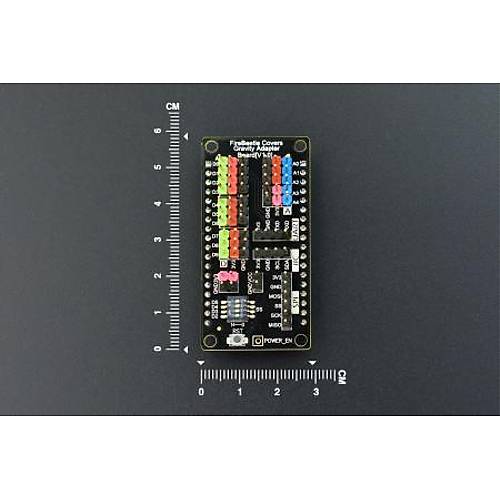

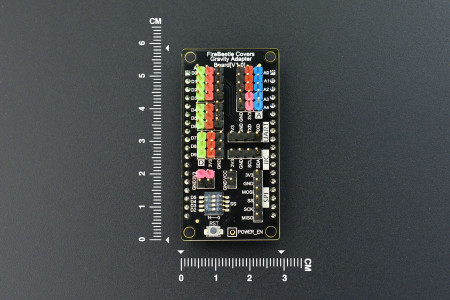

> Boyutlar: 29.00×58.00mm/1.14 x 2.28ches

DÖKÜMANLAR

> Product Wiki
> More Documents



PAKET LİSTESİ


> FireBeetle Covers - Gravity I/O Genişletme Kalkanı x1

> 18 pim-2.54 mm pim x2

> 18 pin-2.54mm uzun pimli başlık x2



---
