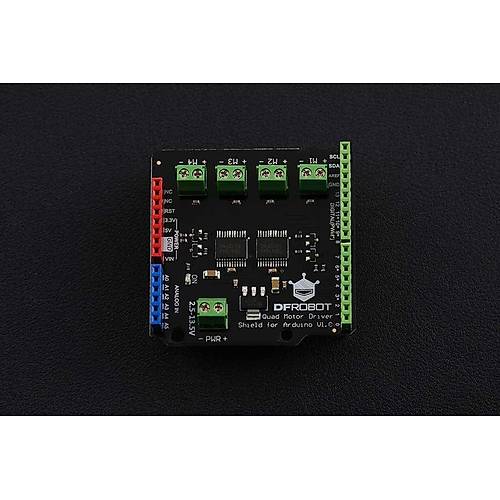

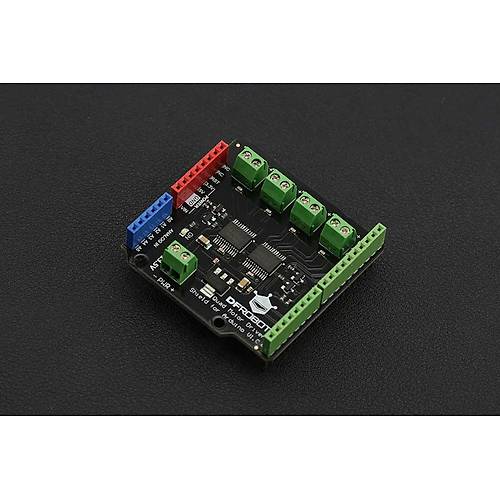

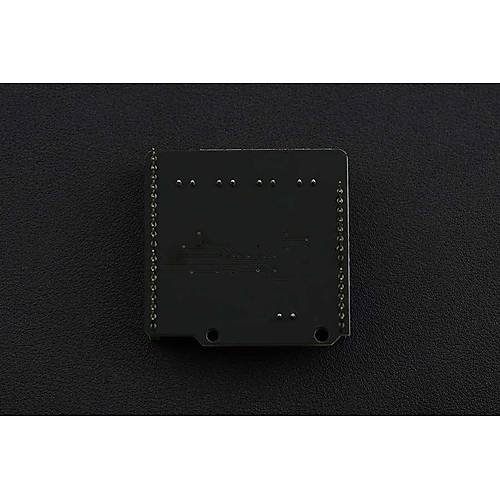

DFRobot Arduino Quad DC Motor Sürücü Shield

AÇIKLAMALAR


Arduino için 5V / 3.3V Arduino denetleyiciyle uyumlu en yeni dört motor sürücü kalkanı, aynı anda 8 pimli dört DC motoru kontrol edebilir. Kalkan, PWM hız kontrolünü ve polarite kontrolünü destekler. Sürücü kalkanı, geleneksel L298N yongasına kıyasla iki TB6612FNG motor sürücü yongası içerir, verimlilik artırılır ve bileşen boyutu da büyük ölçüde azaltılır. Çip, nominal aralığa ve tek bir yol maksimum çıkış 1,2A sürekli akımına kadar ısınmaz. Modül, dahili bir düşük voltaj algılama devresi ve güvenli ve güvenilir olan termal kapatma koruma devresi içerir. Bu modül her türlü DIY üretimi için uygundur.

AYRINTILAR


> VM Motor Power Supply: 2.5 V ~ 13.5 V
> VCC Logic Power Supply: 2.7 ~ 5.5 V
> Output Current: 1.2A continuous current (per channel)
> Start/Peak Current: 2A (continuous pulse) / 3.2A (single pulse)
> Arduino Control Port: Digital pins 3, 4, 5, 6, 7, 8, 11, 12
> Working Temperature: -20 ~ 85 ?
> Dimensions: 53mm x 52mm/2.09 x 2.05'
> Weight: 24g

DÖKÜMANLAR


PAKET LİSTESİ
