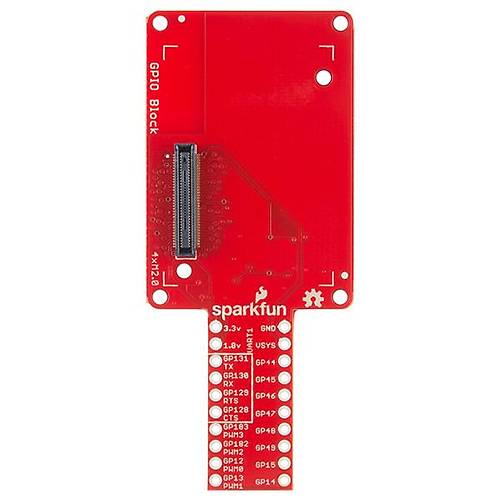

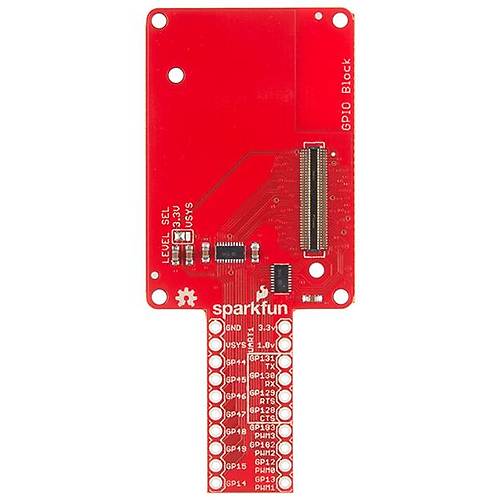

SparkFun Intel Edison Blok - GPIO

Özet: Intel Edison kartınızla kullanabileceğiniz GPIO bağlantı kartıdır. Bu kart sayesinde, Edison üzerindeki GPIO, PWM ve UART2 pinlerini breadboard uyumlu standart headerlar ile kullanabilirsiniz. Tüm pinler lojik seviye dönüştürücü ile 3.3V veya VSYS gerilim seviyesinde çalışır (kart üzerinden seçilebilir).


Açıklama: Intel® Edison gömülü elektroniğe bakışınızı değiştirecek. Bu ultra küçük platform boyutuna rağmen single-board computer'ın sahip olduğu özellikleri sunabilmekte. İçerisinde Intel® Atom™ SoC dual-core CPU, dahili WiFi, Bluetooth LE barındıran Edison, 70 pinli konnektörü ile üst üste yığınlar oluşturacak şekilde diğer kartlara bağlanabilir. Bu kartın elektronik dünyasına girişinizi kolaylaşacağına hiç şüpheniz olmasın.GPIO Blok, Intel® Edison’un kullanıcılarına sağladığı basit bir breakout kartıdır. Bread board uyumlu GPIO Blok; GPIO, PWM ve UART2 pinlerine erişim sağlar. Tüm GPIO seviyeleri 3.3v ya da VSYS olarak seçilebilir. Intel® Edison’da bulunan GPIO eklentileri üç güç birimine de erişim sağlar. 3.3v, 1.8v, VSYS, ve GND bread board prototip için erişilebilirdir. Tüm seviye dönüşümleri otomatik olarak gerçekleştirildiğinden yüksek akım bileşenlerinin (Örneğin; röleler, motorlar, ve yüksek güçlü LED’ler) harici anahtara ihtiyacı vardır.


Description: The Intel® Edison is an ultra small computing platform that will change the way you look at embedded electronics. Each Edison is packed with a huge amount of tech goodies into a tiny package while still providing the same robust strength of your go-to single board computer. Powered by the Intel® Atom™ SoC dual-core CPU and including an integrated WiFi, Bluetooth LE, and a 70-pin connector to attach a veritable slew of shield-like “Blocks” which can be stacked on top of each other. It’s no wonder how this little guy is lowering the barrier of entry on the world of electronics!

The GPIO Block is a simple breakout board to bring the GPIO from the Intel® Edison to the user. Bread board friendly, the GPIO Block provides access to all basic GPIO, PWM, and UART2 pins. All GPIO is level shifted to a selectable 3.3v or VSYS. The GPIO add-on also provides access to all three power rails found on the Intel® Edison. 3.3v, 1.8v, VSYS, and GND are accessible for bread board prototyping. Note: Since the level shifting is accomplished through a auto direction sensing translator, driving high current components (Such as Relays, Motors, and high power LED’s) will require an external switch. See the Hookup Guide to learn more.

If you are looking to add a little more stability to your Intel® Edison stack, check out this Hardware Pack. It will provide you with increased mechanical strength for stacking Blocks on your Edison!



Documents:

• Schematic
• Eagle Files
• Hookup Guide
• Intel® Edison Tutorials
• Intel® Edison Product Brief
• Getting Started
• Software Downloads
• Board Support Package
• Intel® Edison Product Page
• GitHub (Design Files)
