AÇIKLAMA
ODROID-SHOW, ODROID'inizin veya PC'nizin küçük bir 2.2'lik ekran kullanarak ne düşündüğünü görmenizi sağlayan Arduino uyumludur. TFTLCD.
Büyük HDMI monitöre ihtiyaç duymadan, VT100/ANSI tarzı komutlarla USB arayüzü üzerinden renkli metin ve resimleri gösterebilirsiniz. Bu küçük ekranı ODROID'inizin yanı sıra Mac, Linux PC, Windows PC ve hatta kurumsal bir sunucuya bağlayabilirsiniz.
Form faktörü, ODROID-U3'e istiflenmek üzere tasarlanmıştır ve bazı PCB ara parçaları ve bir USB kablosuyla birlikte gelir.
Daha fazla genişleme için I2C, ADC, GPIO pinleri vardır. Bazı sensör çipleri içeren bir eklenti kartı tanıtacağız.
750mAh Li-Po pil ekleyerek, yerleşik şarj cihazıyla taşınabilir bir cihaz haline getirebilirsiniz. Çok düşük güç tüketimi nedeniyle Giyilebilir projeler için çok kullanışlıdır.
Özellikler
ODROID-SHOW2

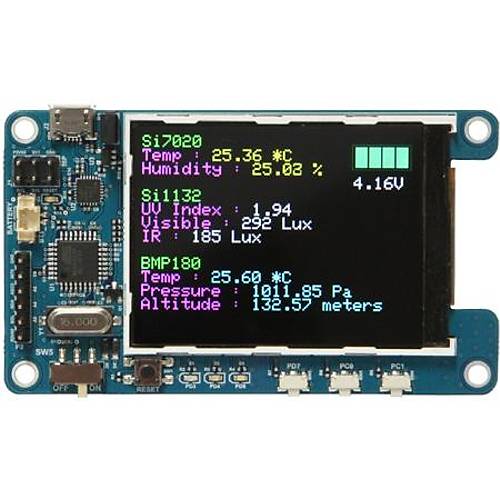

The ODROID-SHOW is the Arduino compatible that lets you see what your ODROID or PC is thinking using a small 2.2” TFT LCD.
You can show colorful texts and pictures via USB interface with VT100/ANSI style commands without big HDMI monitor. You can connect this tiny display to your ODROID as well as Mac, Linux PC, Windows PC even an enterprise server.
The form factor is designed for stacking on the ODROID-U3 and it comes with some PCB spacers and a USB cable.
There are I2C, ADC, GPIO pins for further expansion. We will introduce an add-on board with some sensor chips.
You can make it portable device with on-board charger by adding a
750mAh Li-Po battery. Because of very low power consumption, this is very useful for Wearable projects.
WiKi :
http://odroid.com/dokuwiki/doku.php?id=en:odroidshow
BOARD DETAIL
 |
PACKAGE INCLUDES
- ODROID-Show2 Board with 2.2inch TFT LCD Module
- 4 x 20mm PCB spacer (Plastic)
- 4 x 11mm PCB spacer (Metal)
- 4 x 10mm PCB spacer (Plastic)
- 1 x USB2.0 Type A to Micro-size Type B Cable
We highly recommend you to purchase 750mAh Battery together to make it portable. |
 |
|
SPECIFICATION
| MCU |
ATmega328P at 16Mhz |
| LCD |
2.2inch 240 x 320 TFT-LCD(SPI 8Mhz interface) |
| Host Interface |
USB to UART via on-board CP2104 |
| Input Voltage |
3.7 ~ 5.5 Volt |
| Power Consumption |
60mA @ 5Volt |
| Serial Port Settings |
baud rate : 500,000 bps(0.5Mbps)
Stop bits : 8-N-1
No H/W, S/W Flow Control |
| MCU/LCD Voltage |
3.45 V from CP2104 on-chip voltage regulator |
|
HOW TO USE IT
 |
 |
| Connect it to your host device via USB |

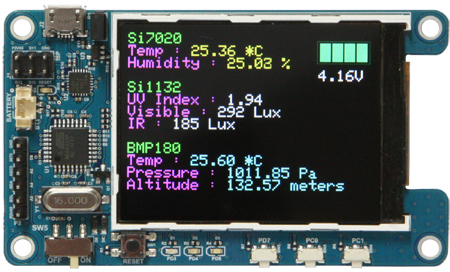

Use it as portable weather center |
|
