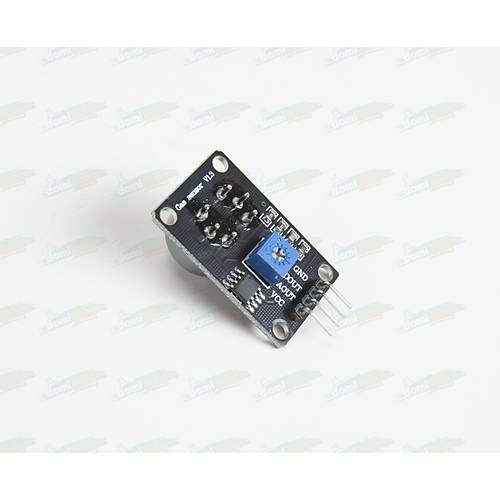

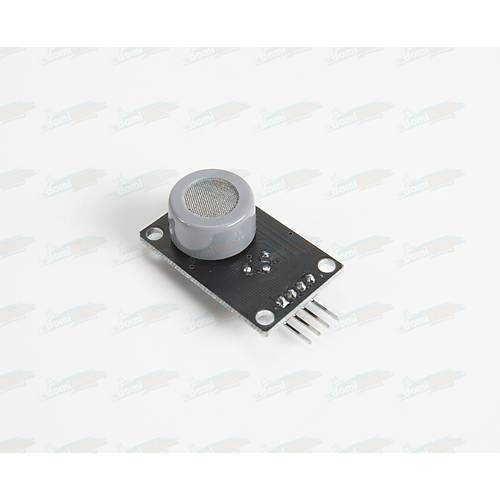

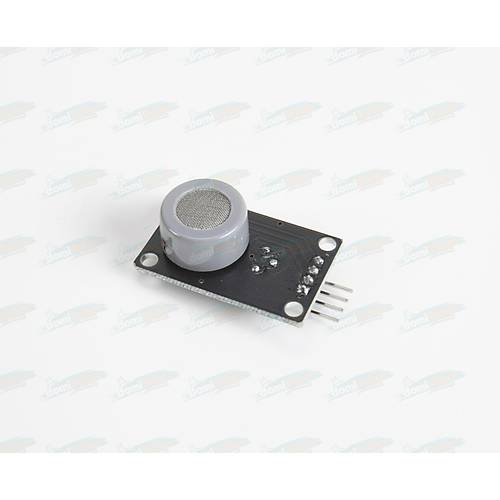

MQ-7 Karbon Monoksit Gaz Sensörü



H pinlerine 5V besleyerek sensörün yeterince ısınmasını ve böylece tam olarak ve doğru ölçümlerle çalışmasını sağlarsınız.Sensörün tam verilmli çalışabilmesi için 20-30sn ısınması için beklemek gerekir.  A veya B pinine 5V gerilim uygulamak senörün diğer pinleri üzerinden analog voltaj vermesine sebep olur. Sensörün hassasiyetini, toprak ile sensörün çıkış pini arasına bağlayacağınız direnç değeri ile orantılı olarak değiştirebilirsiniz. Bu direnç değeri yapacağınız uygulamaya göre değişkenlik gösterebilir, bunanla ilgili hesaplamalara  datasheet?ten ulaşabilirisiniz. Örnek bir başlangıç değeri olarak 10 k? bir direnç kullanabilirsiniz.



Özellikleri
Çalışma Sıcaklığı : -10°-50°C
Çalışma Voltajı : 5V
Çektiği Akım : 150 mA

MQ-7 Sensör Datasheet
Arduino MQ Gaz Sensörleri
MQ-7 Arduino Kütüphanesi
