AÇIKLAMALAR
CheapDuino dünyanın en ucuz Arduino uyumlu işlemcisidir.
Her bir cheapDuino nun fiyatı bir Arduino UNO nun beşte biri kadardır. DIY projeleriniz, atolye çalışmaları, hediye projeleri, E-tekstil ve eğitim gibi projeleriniz için çok düşük maliyetli bir çözüm sağlamak amaçlanmıştır. İkinci ve üçüncü dünya ülkelerinde olup orijinal Arduino yu alamayan öğrenciler için cheapDuino onlara fiziksel dünyanın kapılarını açmaktadır.

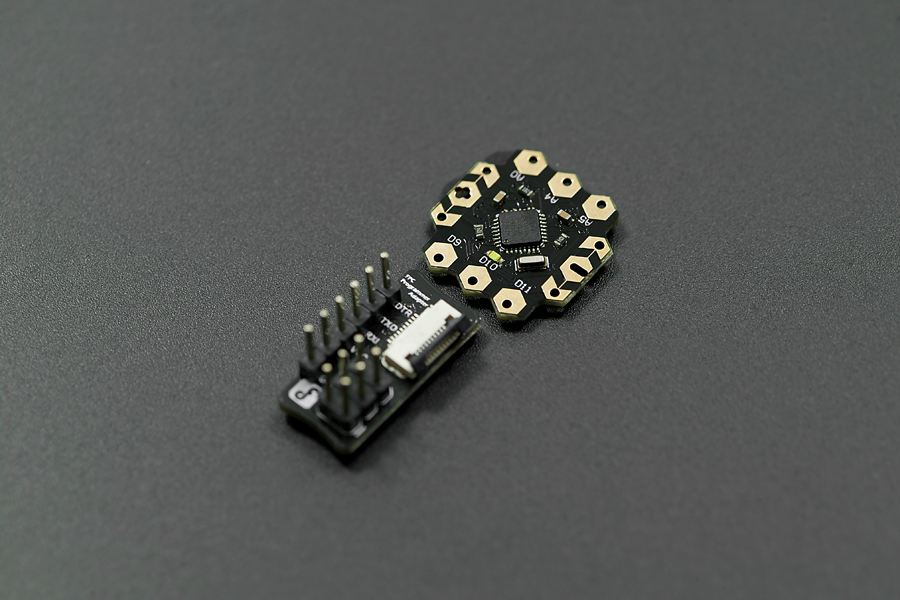

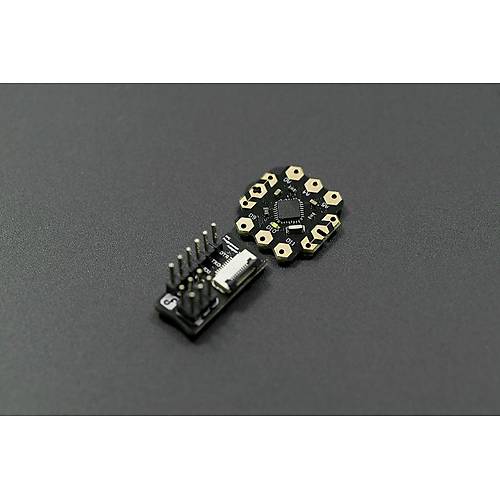

cheapDuino da Arduino gibi bir Atmega8 mikrodenetleyici bulunmaktadır. Bu sayede direkt olarak FTDI programlamyıcı yı kullanarak Arduino IDE ile veya USB Serial Light Adapter ile programlayabilirsiniz. cheapDuino küçük boyda, yalnızca 2cm x 2cm boyutlarında güçlü bir karttır.
cheapDuino ucuz bir üründe olsa, her türlü detayı hakkında uzunca düşündülmüş bir ürün. İşlemci üç adet dijital pwm pini, 3 analog pini ve güç kaynağı arayüzü ile birlikte kartın etrafında bulunan altıgen bakır pedleri bulundurur ki buda yeni başlayanlar için lehim yapmayı oldukça kolaylaştırır. Micro FPC konektörünün adapte edilmesi standart Arduino USB arayüzüne göre daha az yer kaplar.
?Cheapduino ? sadece ucuz değil?
Not:

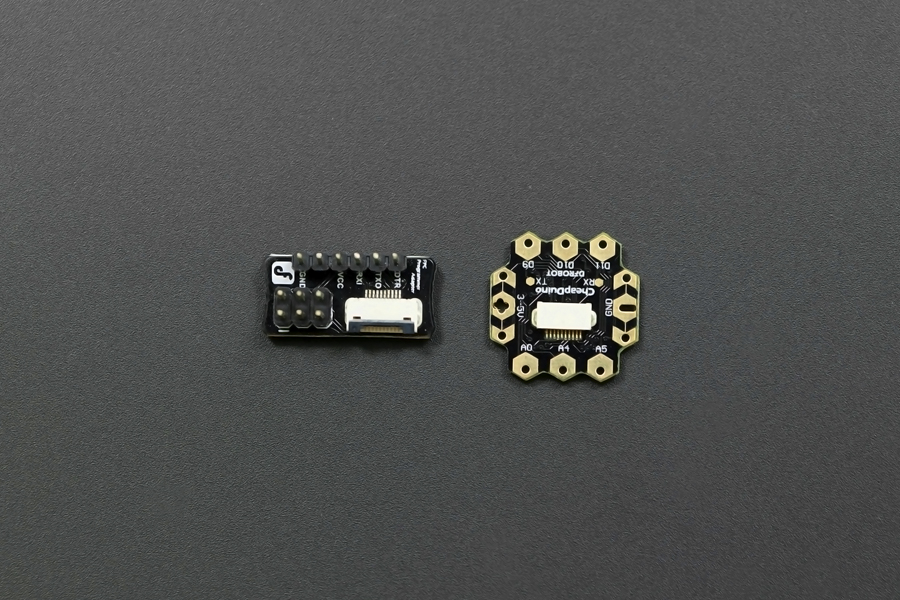

FPC programlama kablosunu DFRobot FPC programlayıcısına ve cheapduino ya bağlarken, mavi tarafı yukarı bakacak şekilde yerleştirin.

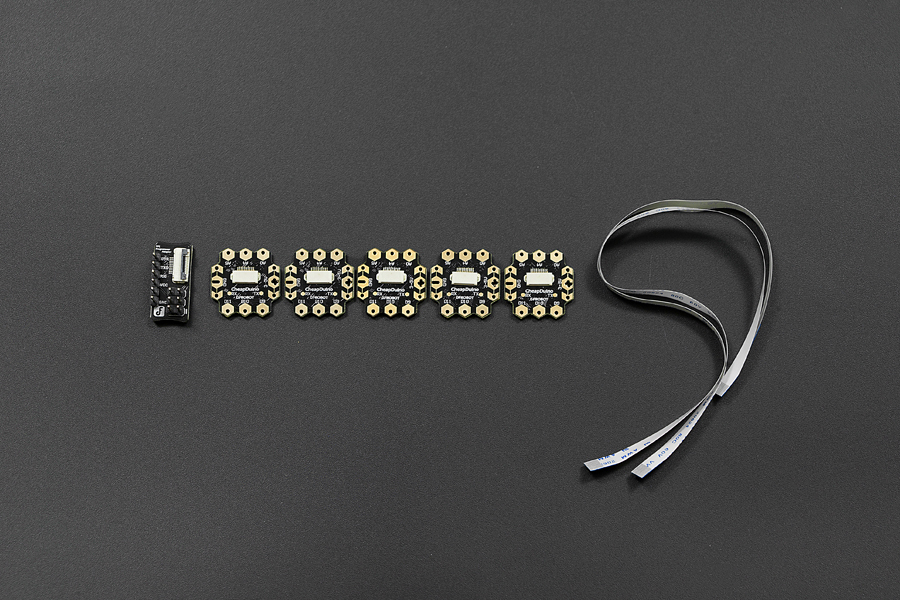

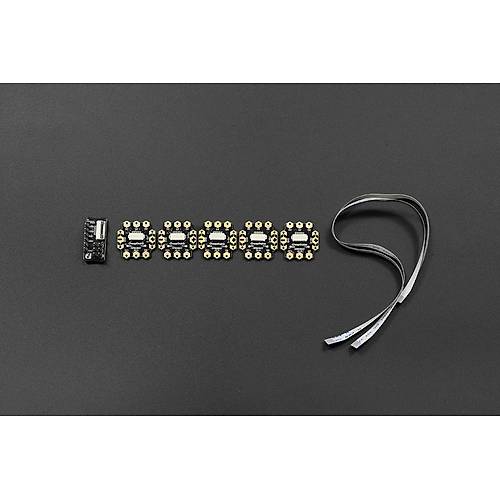

Bu kit 5 adet cheapduino, 2 adet DFRobot standart fpc programlama kablosu ve 1 fpc programlayıcı adaptörü ile birlikte gelir. FTDI programlayıcı bu kite dahil değildir.
Eğer elinizde yoksa aşağıdaki mini USB kablosunu almayı öneriyoruz.
USB Serial Light Adapter (Arduino uyumlu)
AYRINTILAR
> Çalışma Voltajı: 3~5 volts
> Tavsiye edilen besleme voltajı: 5v
> Mikrodenetleyici: Atmel AVR ATmega8
> Bootloader(Arduino IDE de board seçeneği): Arduino NG / w ATmega8
> 3 dijital pin, 3 analog pin ile birlikte kolay lehimlenebilen altıgen pedler
> 3 pwm pini,I2C ve UART arayüzü
> Düşük maliyetli Arduino uyumlu denetleyici
> Boyutlar: 2cm x 2cm x 0.2cm(0.78x0.78x0.08")
DÖKÜMANLAR
> Wiki Doc
> Schematic
> layout
> Arduino Home Page
> Arduino Software
PAKET LİSTESİ
> CheapDuino x5
> DFRobot standard 10p fpc programlama kablosu x2
> FPC programlama adaptörü x1
