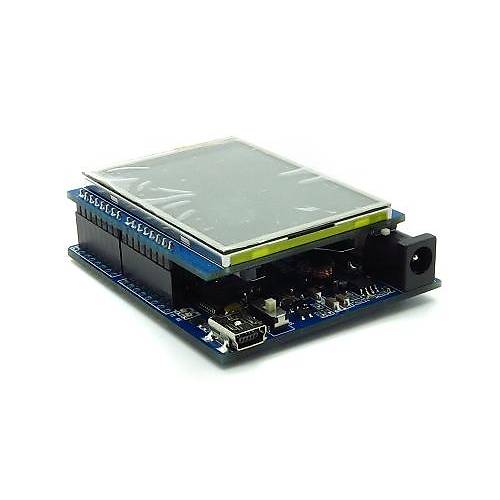

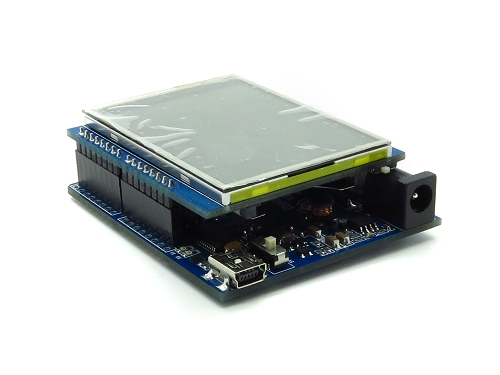

2.4 inch Dokunmatik TFT LCD (Arduino Uyumlu)

Arduino 2.4" Dokunmatik TFT LCD kartı, Arduino UNO/ Mega uyumlu, multirenkli dokunmatik TFTekran ve SD kart soketli bir üründür. Arduino ve Arduino uyumlu kartlara uygun pin yapısına sahiptir. TFT sürücüsü entegresi 8bit data ve 4bit kontrol arabirimine sahip S6D112dir.3.3Volt ve 5 Volt ile çalışır.

2.4” TFT Touch Shield Pin-Out

Arduino PIN	Description
D0	DB8
D1	DB9
D2	DB10
D3	DB11
D4	DB12
D5	DB13
D6	DB14
D7	DB15
D8	Touch_Dout
D9	Touch_IRQ
D10	SD_CS
D11	SD_MOSI
D12	SD_MISO
D13	SD_SCK
A0	Touch_Din
A1	Touch_CLK
A2	-
A3	TFT_CS
A4	TFT_WR
A5	TFT_RS

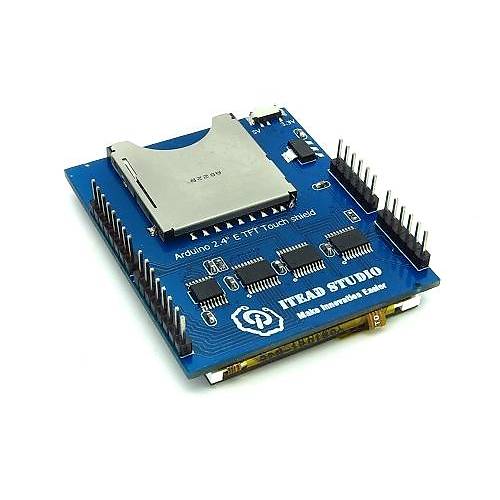

The Arduino 2.4“E TFT Touch shield uses the ILI9325D controller,it support 8bit data interface. The touch IC is TSC2046.


Documents

S6D1121 Datasheet
2.4 TFT LCD Touch Shield Datasheet
2.4 TFT LCD Touch Shield Schemantic
Demo Code for 2.4 TFT LCD Touch Shield
Complete UTFT Library
Complete UTDT Library (Alternative Download)
