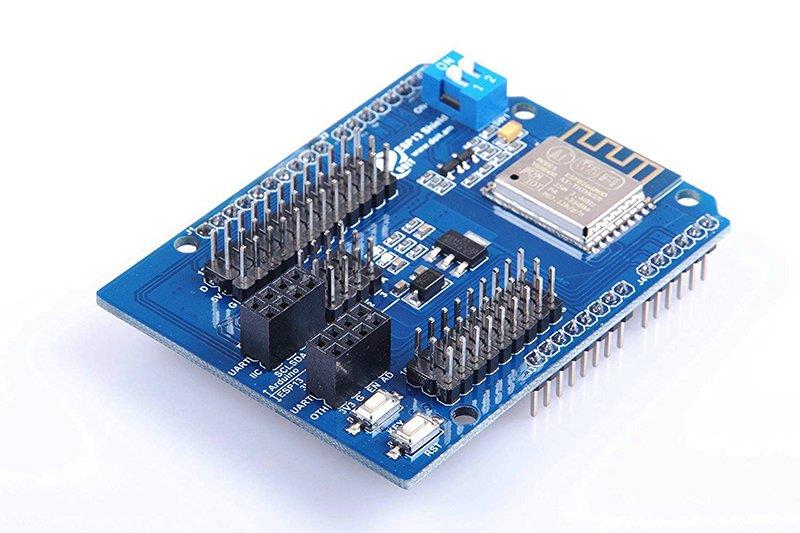

ESP8266'ya uygun tasarlanmıştır. Arduino Uno ve Mega ile uyumludur. 3.3V (Esp8266) ve 5V (Arduino) ile kullanmak için bir voltaj dönüştürücü çip kullanılır. İkili DIP anahtarları seri portlar için kullanılır, böylece bu modül tek başına bir Arduino Uno genişletme kartı olarak veya ESP8266 genişletme kartı olarak kullanılabilir. Seri veriler, WiFi cihazına şeffaf bir şekilde taşınır ve gönderilir. WebServer, WiFi parametrelerini ve seri port parametrelerini yapılandırmak için geliştirilmiştir. Modül kalkanı bağımsız bir ESP8266 geliştirme kartı olarak kullanılabilir.
ÖZELLİKLER
> 802.11 b / g / n Kablosuz bağlantı standartlarına uygundur
> STA / AP Modları Desteği
> TCP / IP Protokol Uygunluğu
> Standart TCP / UDP Sunucusu ve İstemcisini destekler
> Seri port baud hızı yapılandırmasını destekler: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps
> Seri veri bitlerini destekler: 5/6/7/8 bit
> Seri pariteyi destekler: yok
> Seri durdurma bitlerini destekler: 1/2 bit
> Arduino UNO, Mega ile pin uyumlu
> Arduino Pinout 2/3/4/5/6/7/8/9/10/11/12/13
> ESP8266 GPIO Pinout 0/2/4/5/9/10/12/13/14/15/16 / ADC / TR / * UART TX / UART RX
> ANAHTAR düğmesi: mod yapılandırma
> Çift Bağlantı Noktalı DIP anahtarları: Arduino ve ESP8266'yı değiştirme
> WiFi çalışma akımı: sürekli iletim işlemi: ?70mA (200mA MAX), boş mod: <200uA
> Seri WiFi iletim hızı: 110-460800bps
> Sıcaklık: -40 derece ~ + 125 derece
