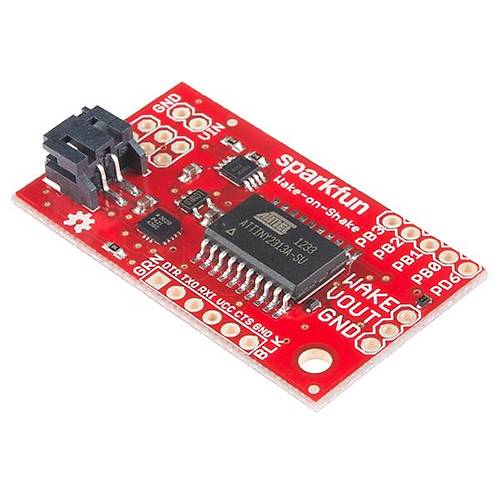

SparkFun Wake on Shake

AÇIKLAMA

Birisi onu alana veya hareket ettirene kadar projenizin "hazırda beklemeye" geçmesini hiç istediniz mi? Her zaman aktif olması gerekmeyen bir widget'ın pil ömrünü önemli ölçüde uzatmak için harika bir stratejidir. SparkFun Wake-on-Shake kartı bunu yapmayı gerçekten kolaylaştırmak için tasarlandı!

Analog Devices'tan Nitzan Gadish'in konseptine dayanan Wake-on-Shake, ATTiny2313A'yı ADXL362 düşük güçlü MEMS ivmeölçerle birleştirerek projenizin gücünü uzun süre keser ve bu arada bir sarsıntıyı veya bir sarsıntıyı bekler. Çarpma ve yudumlama < 2uA @ 3,7V! Güç tüketiminin bu kadar düşük olması nedeniyle çoğu cihazın ömrünü sınırlayan faktör, pillerin yaşlanmaya bağlı olarak kendi kendine boşalması olacaktır.

Özellikler

Features:

• Supply Voltage: 2.0 - 5.5VDC
• Power Consumption in Hibernation: < 2uA @ 3.7V
• Wake Signal: 2.7 - 15V
• Serial Header for Configuration is FTDI Basic Breakout Compatible
• ISP Header for ATTiny2313A is Broken Out, No Bootloader is Available
• 2mm JST Connector for LiPo Battery Input

Documents:

• Schematic
• Eagle Files
• Hookup Guide
• Project Tutorial
• Datasheet (ADXL362)
• Datasheet (ATTiny2313)
• GitHub (Example Code & Design Files)
• Product Video
