SparkFun DC/DC Dönüştürücü Kartı

İstenilen seviyeye çıkış gerilimini ayarlamak için, Trim ve GND pinleri arasına bir direnç eklenmelidir. Örneğin, 5Vluk çıkış için modüle bir tane 1.34k? direnç veya 3.3Vluk çıkış almak için 2.182k? direnç kullanmanız gerekmektedir. Daha fazla direnç değerleri ve çıkış gerilimleri için modülün veri sayfasında tablo 1'e bakınız.

Özellikler

• 4,5-14V Giriş voltajı
• 0.59V-5.5VDC Ayarlı çıkış
• 6A max çıkış akımı
• Düşük çıkış dalgalanma ve gürültüsü
• -40C to 85C çalışma sıcaklıkları
• Bütün pinleri 0.1'lik başlıklara uygundur.

• Schematic
• Eagle Files
• DC-to-DC Converter Module Datasheet
• GitHub

This is a breakout board for our non-isolated, 6A DC-to-DC Converter Module. The module can convert any DC voltage between 4.5-14VDC to a selectable voltage between 0.59 and 5.5VDC.

To set the output voltage to the desired level, a resistor must be added between the Trim and GND pins. For example, to set the module to output 5V use a 1.34k? resistor, or to get 3.3V use a 2.182k?. See table 1 in the module?s datasheet for more resistor values.

The ON/OFF pin on the board can be pulled high to turn the converter module on and low to turn it off.

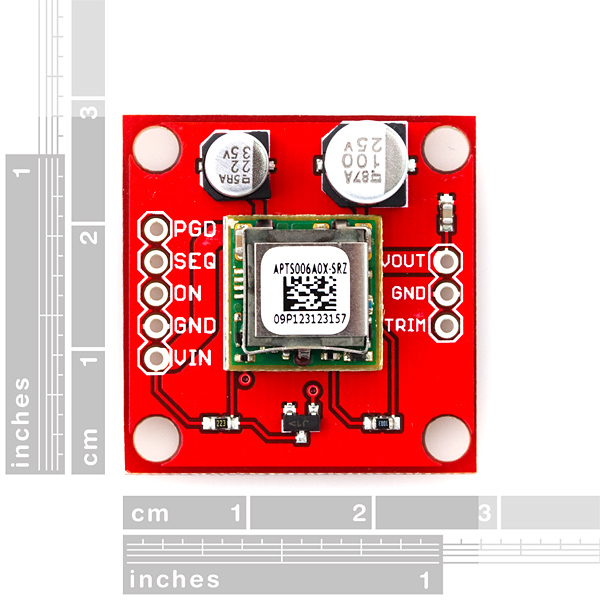

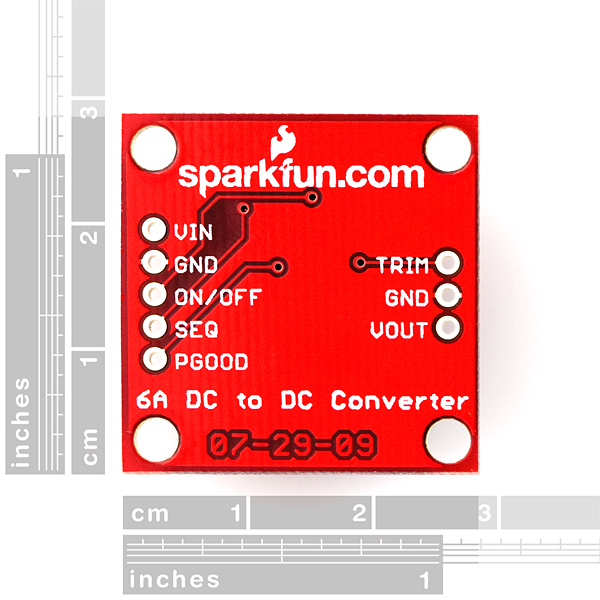

Board comes as shown, with all components (aside from the trim resistor) populated. Access to all pins of the converter module is provided by two, 0.1" pitch headers.




• 4.5-14V Input voltage
• 0.59V-5.5VDC Regulated output
• 6A max output current
• Low output ripple and noise
• -40C to 85C operating temperatures
• All pins of converter module broken out to 0.1" headers
