Bu birbirini aydınlatan film, bilimkurgu filminden bir benzerlik gösteriyor.
Bu şeffaf ekrandaki OLED segmentleri küçük küçük uçuyor gibi görünüyor!
Araç tavan üstü yan parçalarında malzemeden bu OLED panel karanlıkta parlaktır ancak gün içinde tamamlanabilir.
Herhangi bir segmenti değiştiremezken, farklı bölümlerden vardır.
Qwiic breakout board, I²C protokolünü kullanarak örnek olay kontrol edilir ve panelin Qwiic 3.3v veriyolundan 12v sahnesini yaşlı için bir canlı gösterimi içerir.
İşleri daha da büyütmek için, bir
Arduino
kütüphanesi, hız ölçmek gibi kolay şeyler yapmak için.
Bu telefonlar, Qwiic uyumlu numaralarımızdan biridir!
Sadece severiz.
Lehimleme, SDA veya SCL'de bulunmaktadır.
Paket içeriği:
-

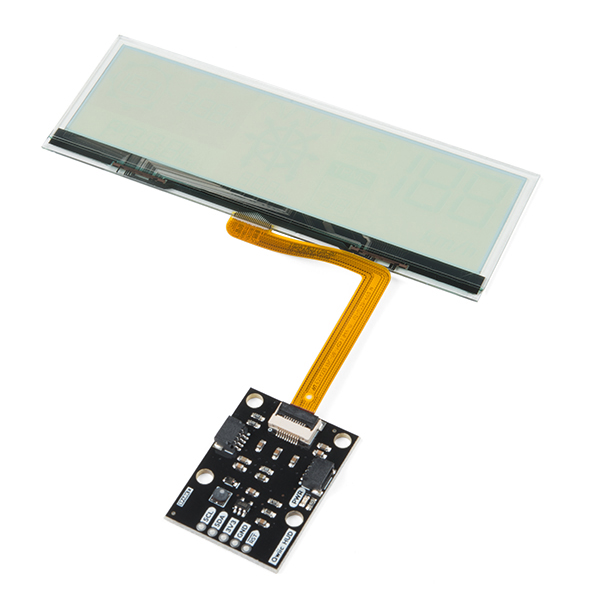

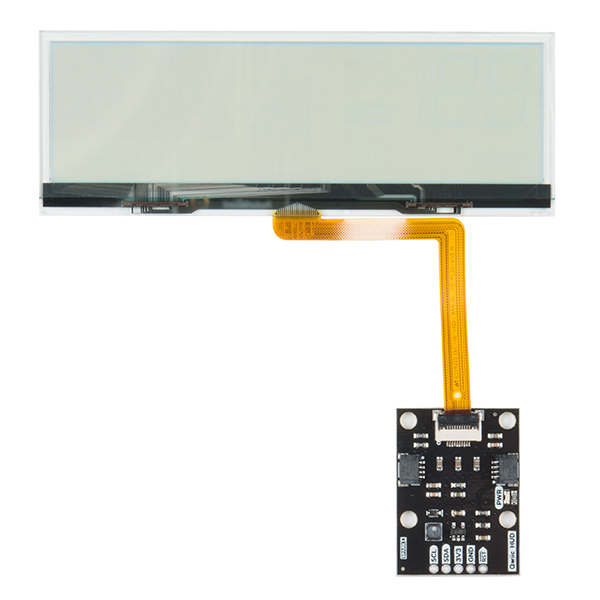

1 x Şeffaf OLED Ekran
-
1 x Qwiic HUD Koparma Kartı
Özellikler:
-

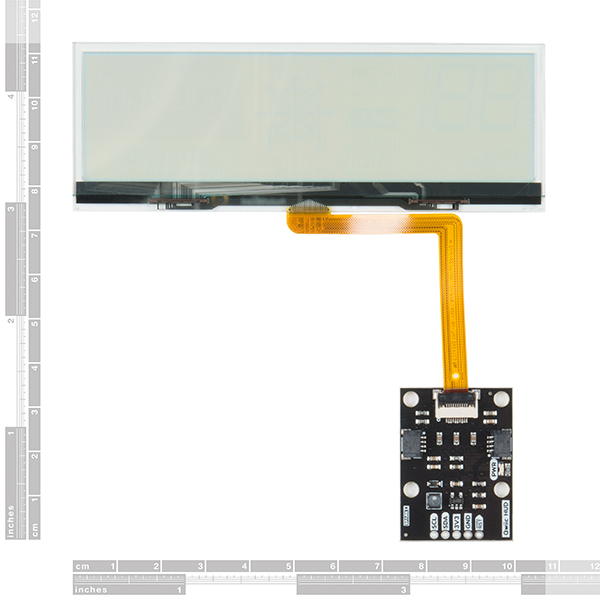

106.00mm x 37.90mm Panel Boyutu
-
Tamamen Şeffaf!
-
230 ayrı segmentli Segmentli Ekran
-
~500mA'da 3.3V gerektirir
-------------------------------------------------- ---------------------------

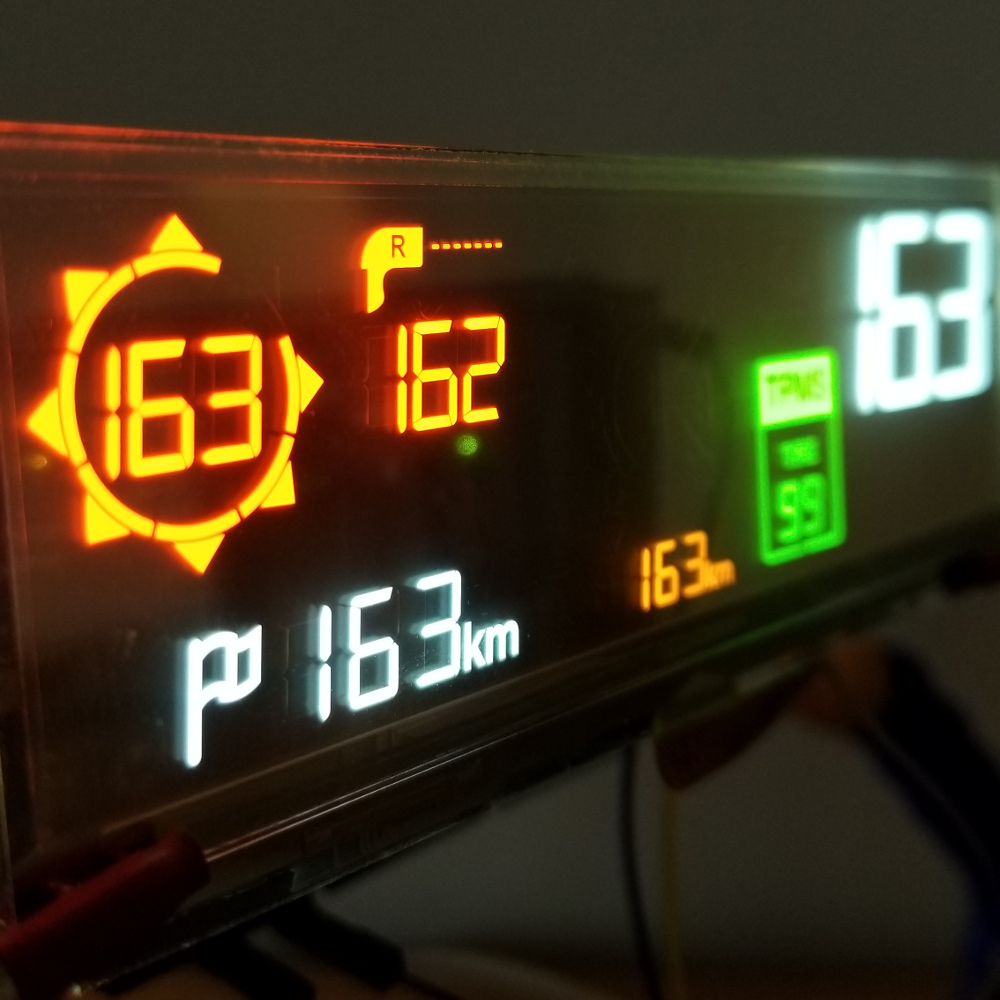

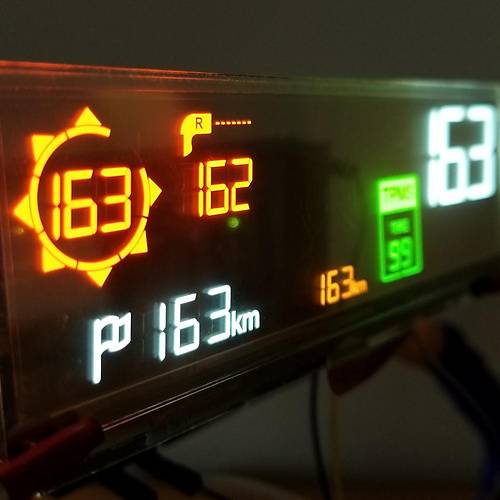

Bu ekranın aydınlandığını gören herkes bilimkurgu filminden fırlamış gibi olduğunu söylüyor.
Bu şeffaf ekrandaki OLED segmentleri neredeyse havada süzülüyormuş gibi görünüyor!
Araç baş üstü ekranlarında kullanılmak üzere tasarlanan bu OLED panel, karanlıkta harikadır ancak gün ışığında kolayca görülebilir.
Ekran ?alan rengindedir?, yani hiçbir segment renk değiştiremezken, ekranda farklı renkli segmentler vardır.

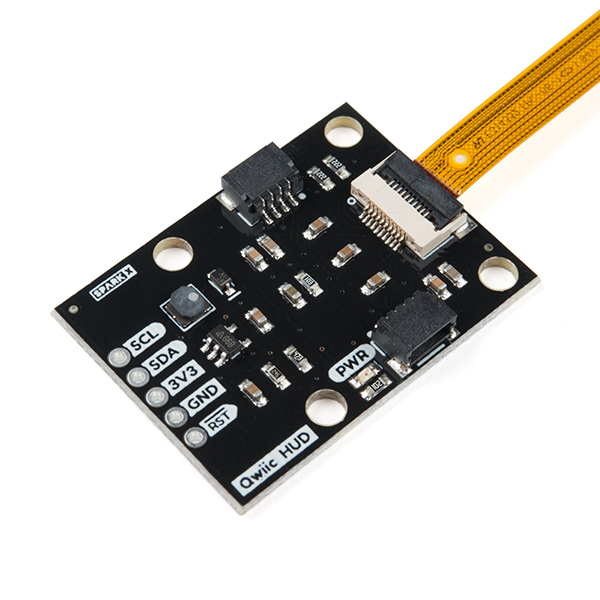

Qwiic devre kartımız, I²C protokolünü kullanarak ekranı kolayca kontrol etmenizi sağlar ve Qwiic'in 3.3v veri yolundan panelin 12v sürücü voltajını oluşturmak için bir voltaj yükseltmesi içerir.
İşleri daha da kolaylaştırmak için bir Arduino kitaplığı oluşturduk, böylece hız göstergesi okumasını değiştirmek gibi şeyleri yapmak, çiziminizde
setSpeedometer() işlevini
çağırmak kadar kolay .
Bu kart, birçok
Qwiic
uyumlu kartımızdan biridir!
Sadece tak ve çalıştır.
Lehimleme yok, hangisinin SDA veya SCL olduğunu bulmak yok ve voltaj regülasyonu veya çevirisi gerekli değil!
Dikkat et!
Bu ekranı sürmek için gereken Arduino çizimi oldukça fazla dinamik bellek gerektiriyor, yani ATmega328 gibi daha küçük bir denetleyiciye sığmayacak.
Daha büyük RAM'e sahip herhangi bir denetleyicide sorun olmamalıdır.

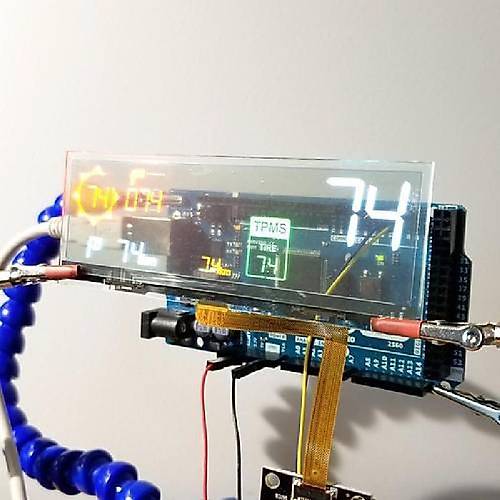

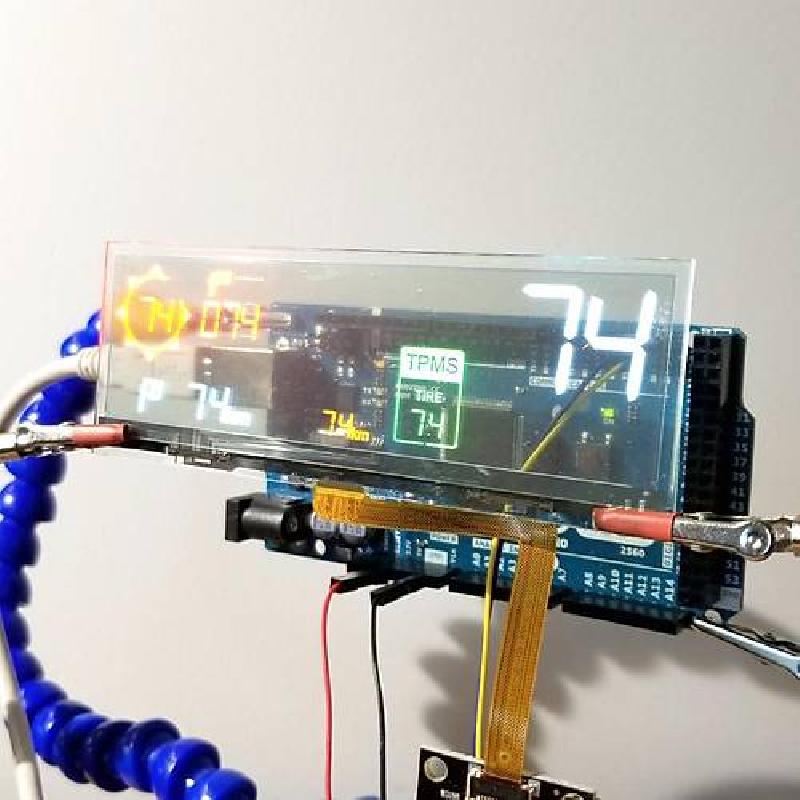

Arduino Mega 2560 üzerinde çok
iyi çalıştığı test edilmiştir
. Ayrıca, 3.3v kaynağınız ekrana yaklaşık 400mA besleyecek kadar sağlam olmalıdır.
