PI Plate : DAQCplate
DomiPuan : 589
AÇIKLAMA
Pi-Plates (Pi Plakaları) nın ürettiği DAQCplate (Veri Toplama ve Kontrolcü) ürünü ile Raspberry Pi ınıza bir dizi giriş/çıkış seçenekleri ekler. Röleler ve yüksek akımlı LED ler gibi cihazları sürmek için 7 adet güçlü dijital çıkışa sahip olup aynı zamanda sıcaklık, voltaj, nem ve daha fazlasını ölçmek için ADC girişleri bulunmaktadır. Ek olarak, 8 dijtal giriş, 2 analog giriş ve 7 adet genel amaçlı gösterge LED leri bulunmaktadır.
Pi-Plakalar üst üste eklenebilir ve kendi aralarında değiştirilebilir eklenti devre kartı ailesi olup Raspberry Pi nız ile dış dünya ile bağlantı kurmanızı sağlar. Bütün Pi Plakaları Raspberry Pi üzerinde en az pini kullanıp en iyi özellikleri size sunmak için tasarlanmıştır. Pi Plakaları mekanik ve elektriksel olarak bütün 40 pinli Raspberry Pi versiyonları ile (Pi 3 Model B ve Pi Zero dahil ) uyumlu ve amatör, deneysel çalışanlar ve profesyollerin ihtiyaçlarını karşılamak için tasarlanmıştır.
ÖZELLİKLER
- Dahili işlemci
- 8 adet korumalı dijital giriş
- 8 adet korumalı analog giriş
- 2 adet korumalı analog çıkış
- 7 açık uç kolektör çıkışı
- Gerçek zamanlı veri toplama
- Gelecek kod güncellemelerine izin verir
- Sadece iki tane ayrılmış RPI pin e ihtiyaç duyar (GPIO25 ve CE1)
- Bütün Raspberry Pi versiyonları ile uyumlu
- Tasarım sayesinde 8 tane DAQC plakası 8 katı G/Ç için üst üste dizilebilir
- Bekleme sırasında 20mA DC akım kullanır
- Programlanabilir Bi-color LED içerir
- Eğer B+ sinyalleri için 14 adet ek pin içerir
- 7 adet hc-sr04 mesafe sensörünü okuyabilir
DESCRIPTION

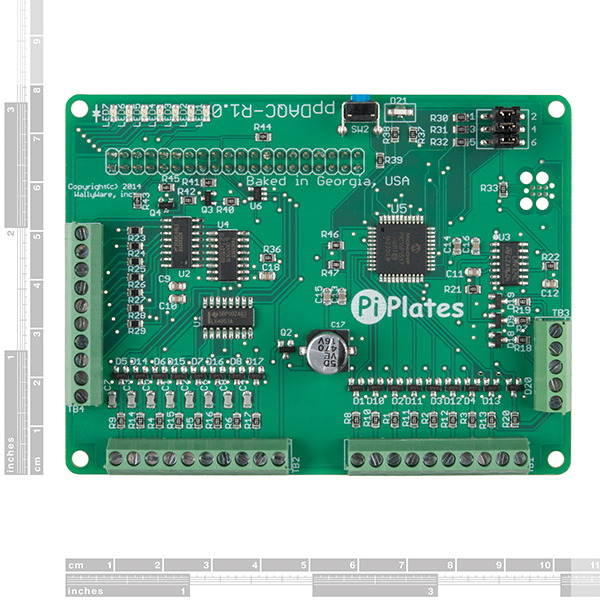

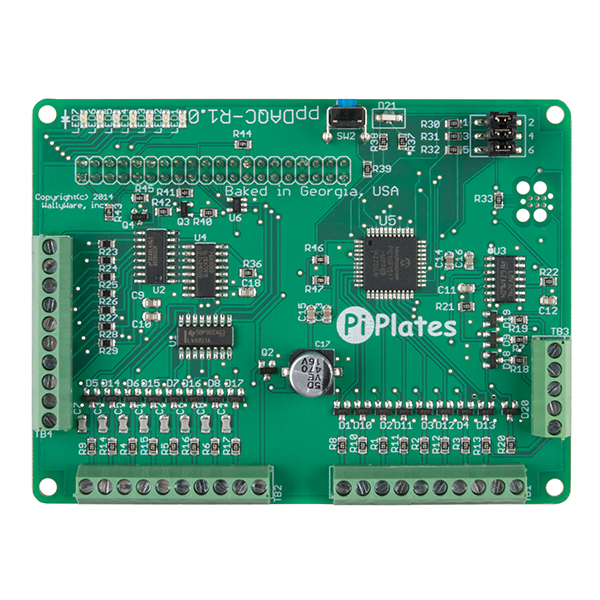

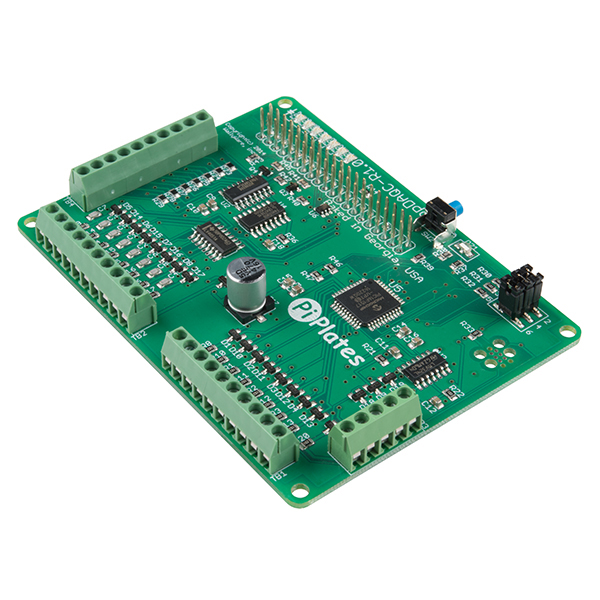

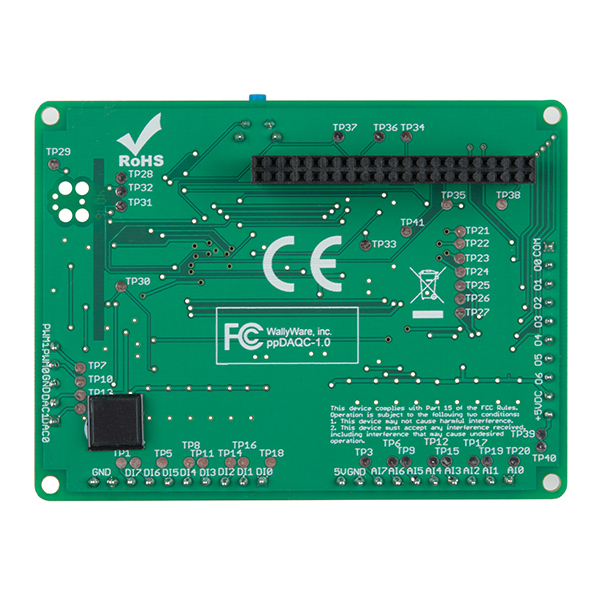

The DAQCplate (Data Acquisition and Controller) from Pi-Plates adds a rich set of input/output options to your Raspberry Pi. It includes seven powerful digital outputs for driving external devices such as relays and high-current LEDs, as well as eight analog-to-digital inputs for measuring temperature, voltage, humidity and more. Additionally, there are eight digital inputs, two analog outputs and seven general-purpose indicator LEDs.
Pi-Plates are a family of stackable and interchangeable add-on circuit boards that allow you to interact with the outside world using your Raspberry Pi. Every Pi-Plate is designed to provide a robust set of features at minimal cost while using the fewest pins possible on the RPi header. Pi-Plates are mechanically and electrically compatible with all revisions of the Raspberry Pi with 40 pin headers (including the Pi 3 Model B and Pi Zero) and are designed to satisfy the needs of hobbyists, experimenters and professionals.
FEATURES
- Dedicated onboard processor
- 8 protected digital inputs
- 8 protected analog inputs
- 2 protected analog outputs
- 7 open collector outputs
- Provides real-time data collection
- Allows for future code updates
- Only needs two dedicated RPI pins (GPIO 25 and CE1)
- Compatible with all versions of Raspberry Pi
- Design allows up to eight DAQCplates to be stacked together for eight times the I/O
- Uses less than 20mA of DC current during standby2
- Includes programmable bi-color LED
- Additional 14-pin header included if B+ signals are required
- Capable of reading up to seven HC-SR04 distance sensors
DOCUMENTS
- User Guide
- DAQCplate Example Code
- ppLOGGER (Free Data Logger)
| Diğer Özellikler | |
|---|---|
| Stok Kodu | SPA-DEV14148 |
| Marka | Pi Plates |
| Stok Durumu | Var |
