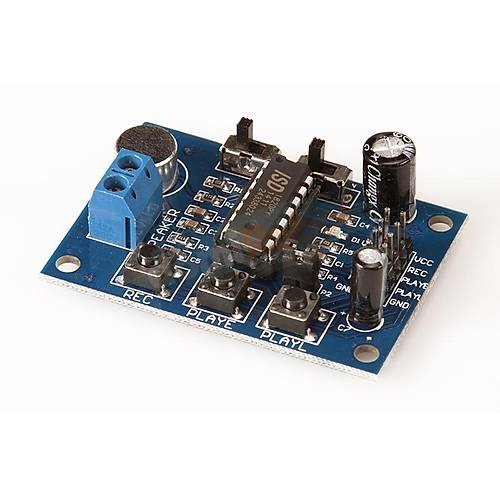

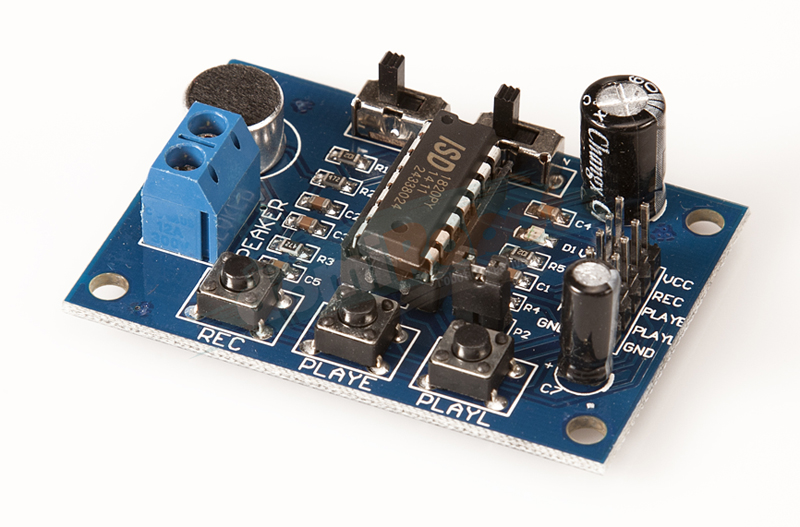

ISD1820 Ses Kayıt ve Playback Modül Kartı (3~5V)

AÇIKLAMALAR

Üzerinde ISD1820 entegresi bulunmaktadır. Bu ses kayıt modülünü, Arduino ve bir çok platformlar ile birlikte kullanabilsiniz.

10sn lik uzunlukta ses kaydı yapabilirsiniz. 0,5W 8 Ohm'luk hoparlör ile kaydedilen ses dosyası çalınabilmektedir.  Paket içerisinde hoparlör bulunmamaktadır. Ayrıca almak için TIKLAYINIZ.

Kart üzerinde ISD1820 entegresinin tüm kontrol pinleri çekilidir. Böylelikle Arduino başta olmak üzere bir çok mikrodenetleyici platformu üzerinden kontrol edilebilir.

Kullanımı:

Kayıt Modu: REC butonuna basarak kart üzerindeki RECLED ledi yandıktan sonra kart ses kaydına başlayacaktır. Kayıt süresince REC butonunu basılı kalmalıdır. Kayıt sonrasında REC butonunu bırakınız.

Çalma Modu: Kartın 3 ayrı kayıt çalma modu bulunmaktadır. PLAYE butonuna bir kere basılıp bırakıldığında kayıt bitene veya güç kesilene kadar kayıt çalınacaktır. PLAYL butonuna basılı tutulduğu sürece kayıt çalınacaktır. Bırakıldığında ise duracaktır. REPEAT anahtarı sağa kaydırıldığında tekrar modu açılacak ve anahtar eski konumuna getirilene veya güç kesilene kadar kayıt çalınacaktır.

FT Modu: FT modu aktif edildiğinde mikrofondan alınan ses direk olarak hoparlöre aktarılarak çalınacaktır.
Bu modların hiç biri beraber çalışmamaktadır. Beraber çalıştırılmaya çalışıldığında karta zarar verebilirsiniz.

Hoparlör çıkışına bir amplifikatör devresi bağlanarak, daha güçlü hoparlörler de kullanılabilir.



ÖZELLİKLER

> Çalışma Voltajı:3.3V  DİKKAT "Daha yüksek gerilim karta zarar verecektir."
> Kart Boyutları: 37x54mm
> ISD1820 yonga seti
> Doğrudan kayıt için yerleşik mikrofon
> Yaklaşık 10 saniyeye kadar destekler
> Yüksek kaliteli, doğal ses geri yüklenir, hoparlör modülü olarak kullanılabilir
> Döngü oynatma, jog oynatma, tek geçişli oynatma
> Tüm ana pinler dışarı çıkar, mikrodenetleyici ile çalışmaya izin verir
> Çalışma gerilimi: 3 ~ 5V


,

---
