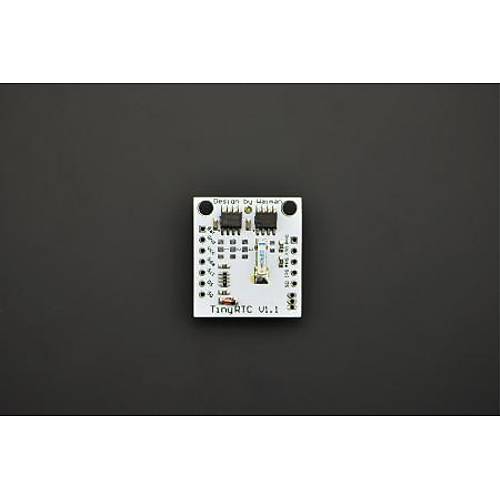

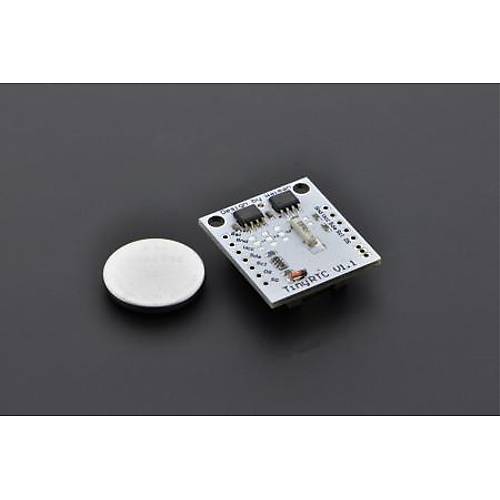

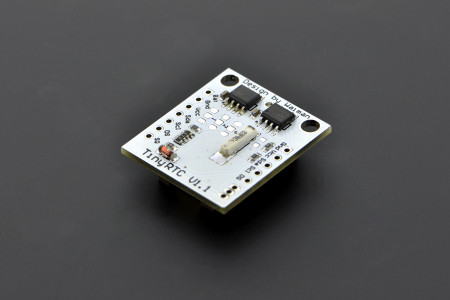

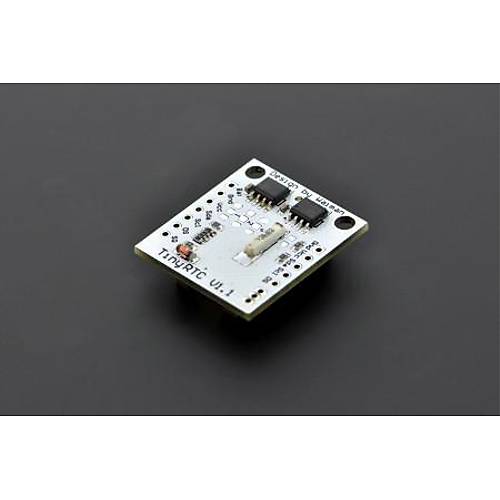

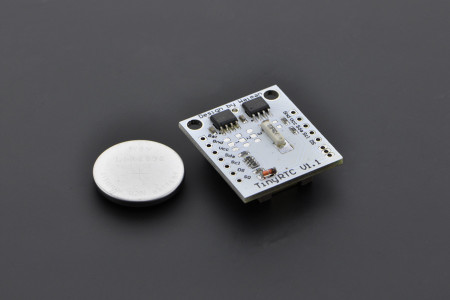

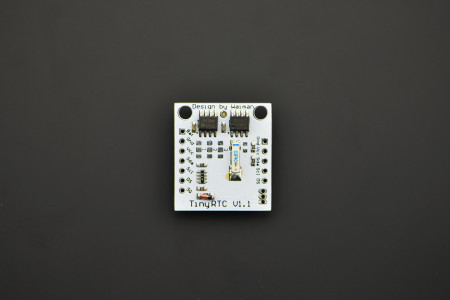

DS1307 Gerçek Zamanlı Saat modülü, DFRobot özel tasarımcılarından biri olan Waiman tarafından geliştirilmiştir. Modül tam olarak monte edilmiş ve şimdiki zamanla önceden programlanmış olarak gelir. Dahil olan lityum düğme pil (CR1225 41mAh), modülü harici 5V güç olmadan minimum 9 yıl (yaklaşık 17 yıl) çalıştıracaktır. DS1307'ye I2C protokolü üzerinden erişilir.
DS1307 gerçek zamanlı saat dışında, modül ayrıca I2C EEPROM yongasını (24C32) ve DS18B20 sensör arayüzünü de entegre eder. I2C EEPROM, çok fazla mikro denetleyici kaynağı harcamadan sensör verilerini kolayca kaydetmeyi mümkün kılar. Gömülü kaldırma direncine sahip DS18B20 arayüzü, projeniz için sıcaklık izleme özelliğini genişletmeye yardımcı olacaktır.
ÖZELLİKLER
> Çalışma Voltajı: 5V
> İki telli I2C arayüzü
> Saat : Dakika : Ssaniye AM/PM
> Gün Ay, Tarih - Yıl
> Artık yıl Tazmini
> 2100 yılına kadar doğrulanmış takvim
> Pil yedeklemesinde 500nA'dan daha az tüketir

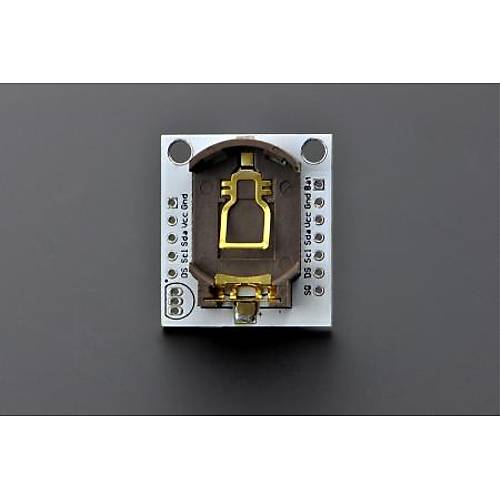

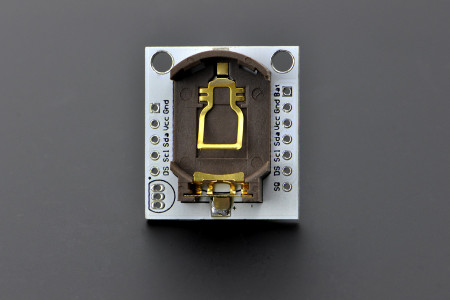

> Pil dahildir
> 1Hz çıkış pini
> Kullanıcıya sunulan 56 bayt uçucu olmayan bellek
> 32,768 bits(4KB) seri elektriksel olarak silinebilir ve programlanabilir.
> read only memory (EEPROM)

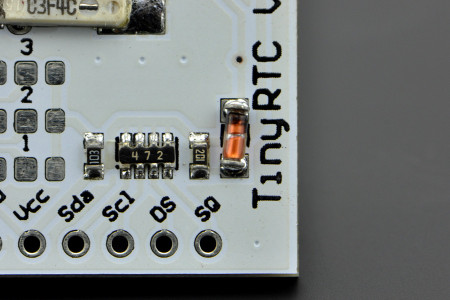

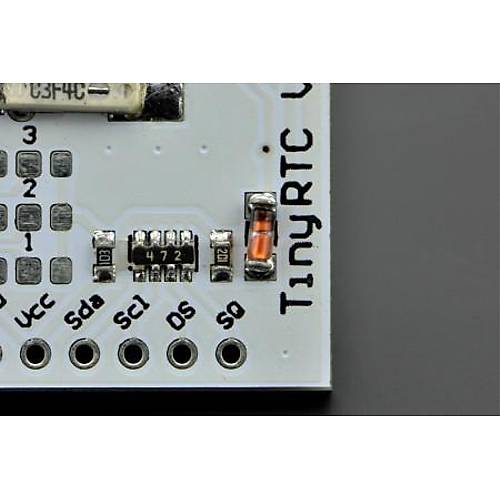

> Çekme direnci ile DS18B20 sıcaklık sensörü arabirimini gömün
> Boyutlar: 28mm x 25mm x 8mm(1.10x0.98x0.31")
