DFRobot Gravity: Flexible 8x32 RGB LED Matrix

AÇIKLAMALAR

Bu modül, Arduino I / O genişletme kalkanına mükemmel şekilde uyan pin eşlemelerine sahip lehimli XH2.54 3 pinli arayüze sahip kare bir paneldir.

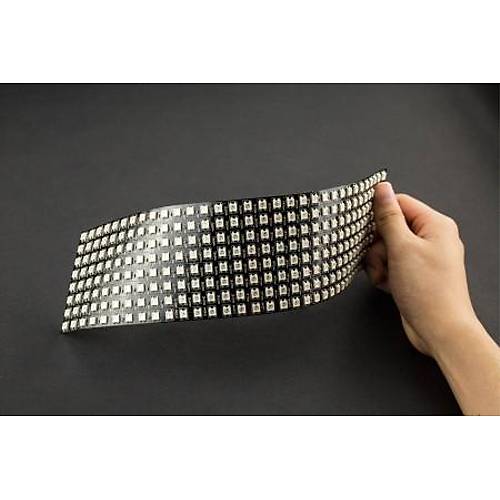

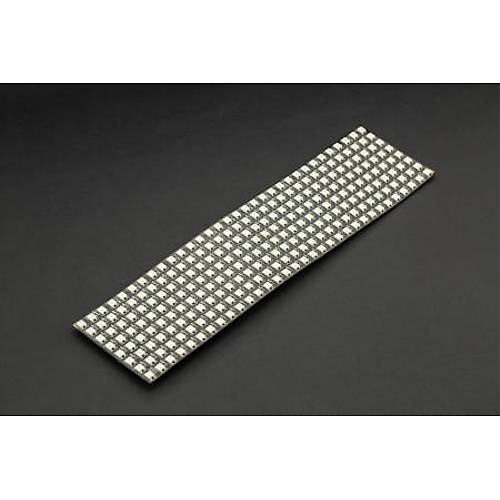

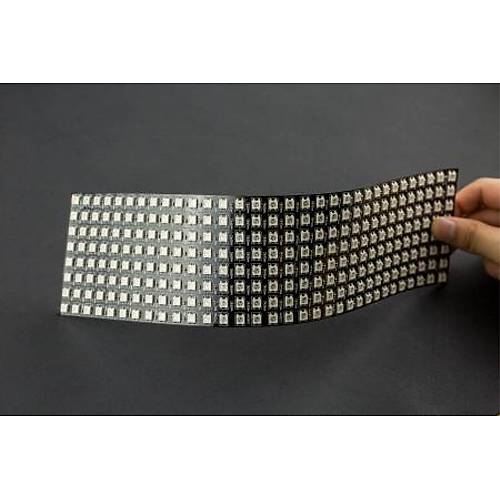

Bu esnek 8x32 RGB tam renkli LED matris modülü, WS2812 veya SK6812 akıllı kontrol LED'lerini temel alır. Her bir LED, 256 parlaklık seviyesine ulaşabilen RGB piksellerle bağımsız olarak adreslenebilir. Bu, 400 Hz'den az olmayan bir tarama frekansı ile toplamda 16777216 renktir!

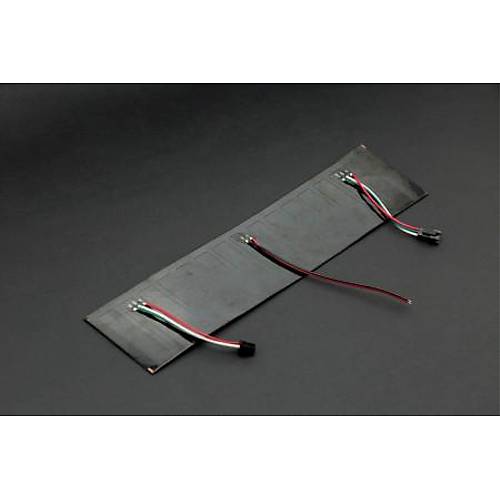

LED paneli tek telli kontrol kartıdır. Herhangi bir lehimleme olmadan Arduino I / O genişleme kalkanlarıyla uyumlu hale getirmek için özel bir kabloyu özelleştirdik. Modül ayrıca kademeli kontrolü destekler. Tek yapmanız gereken Din'i DOUT bağlantı noktasına bağlamak. Açık kaynaklı Arduino kütüphanesi ile birlikte, tek bir pin kullanarak tüm LED dizisini kontrol edebilirsiniz.



Not: Her LED, maksimum 18mA akım gerektirir. Birden fazla modül kullanımdayken, Servo Güç Bağlantı Noktası aracılığıyla birden çok LED matrisine güç sağlamak için DFRobot Gravity IO genişletme kartının kullanılması önerilir.


ÖZELLİKLER


> Tam Renkli RGB
> Kademeli Kontrolü destekler
> Yerçekimi Arayüzü ile uyumlu
> Harici Güç Kaynağını Destekler



AYRINTILAR


> Çalışma Voltajı: 5V
> LED Türü: SK6812 / WS2812
> İletişim Arayüzü: Yerçekimi 3Pin arayüzü
> Çalışma Sıcaklığı: -25 ~ +80 ?
> Boyut: 80 * 320 mm / 3,15 * 12,60 inç
> Ağırlık: 188g


DÖKÜMANLAR

>  Product Wiki
> SK6812 Datasheet

> Flexible 8x32  RGB LED Matrix x1

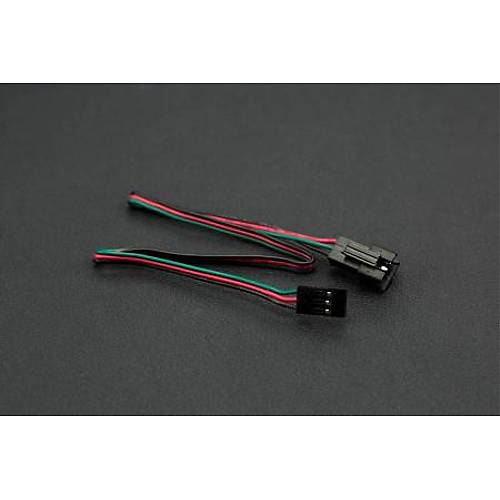

> Matrix Gravity Interface Cable x1
> DC Barrel Jack Adapter - Female x1
