DFRobot EcoDuino - Otomatik Bitki Yetiştirme Kiti

EcoDuino, bitkileri büyütmenize yardımcı olmak için DFRobot tarafından tasarlanmıştır. Bir dizi mikrodenetleyici, sensörler ve aktüatörler kullanarak EcoDuino sistemi, bitkilerinizi daha kolay büyümeye yardımcı olabilir.

Bu sistemde sensörler, sıcaklık, nem, ışık şiddeti vb. Gibi bitki koşullarını gösteren verileri toplamak için kullanılır.

İsterseniz, EcoDuino size mesaj gönderebilir ve santrallerinizin kablosuz iletişim yoluyla nasıl çalıştığını size söyleyebilir. Ayrıca, bitkilerinizi susadığında veya önceden belirlenmiş bir aralıkta otomatik olarak sulayacaktır. Yapmanız gereken tek şey, EcoDuino sisteminizi grafik kullanıcı arabirimine sahip bir bilgisayar üzerinden yönetmek.

EcoDuino'yla ilgili harika olan şey, Arduino IDE ortamında sadece EcoDuino programlamakla kalmayıp aynı zamanda EcoDuino sisteminizde herhangi bir Arduino uyumlu donanımı kullanabilmeniz anlamına gelen Arduino'ya dayanarak geliştirilmiştir.

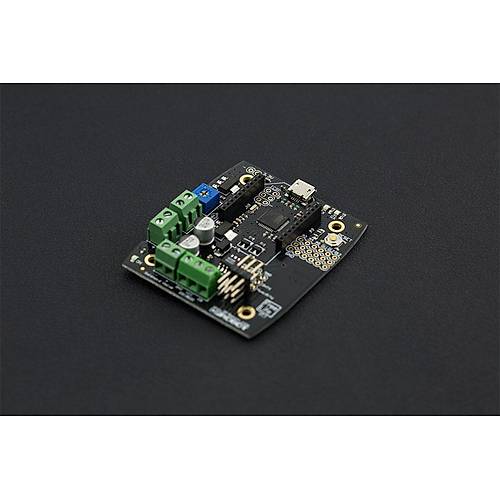

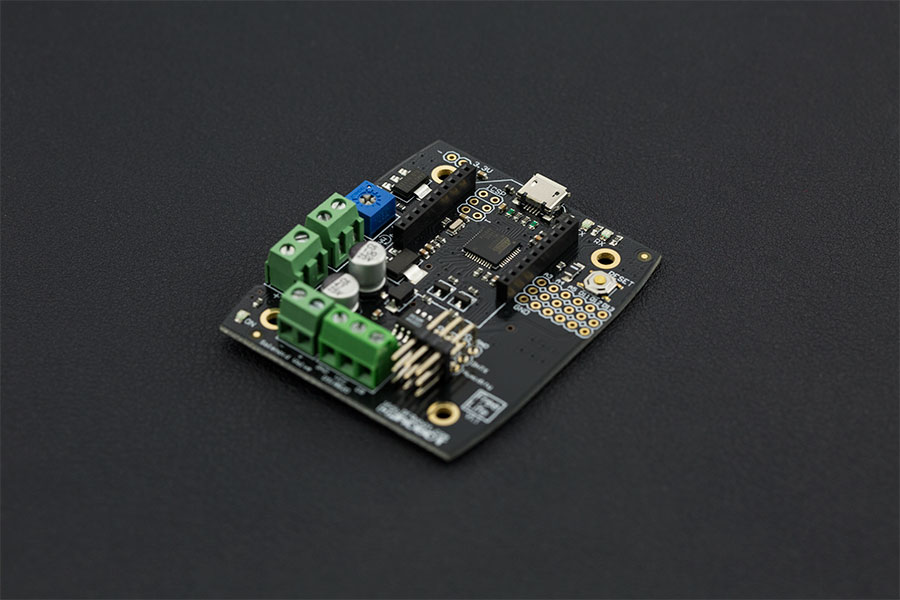

> Kart güç kaynağı: 6 ~ 12V DC
> Mikro denetleyici: Atmega32U4
> Bir karbon çubuk arabirimi için terminal (Toprak nem sensörü)
> Bir motor veya solenoid valf arabirimi için terminal
> Sulamanın toprak nem eşiğini ayarlamak için potansiyometre
> 5 analog G / Ç bağlantı noktası, 6 dijital G / Ç bağlantı noktası
> Xbee yuvası (Serial1 kullanarak)
> Mirco USB
> 3,5 mm vidalı terminal
> Kart boyutları: 61x52mm (2,4x2 inç)
> Tahta ağırlığı: 15g
> Dalış pompası güç kaynağı: 3.5 ~ 12V DC
> Pompalama kafası: 220cm
> Akış kapasitesi: 100-350L / H
> Güç aralığı: 0.5W-5W
> Pompa boyutları: 38x38x29mm (1.5x1.5x1.1)
> Pompa ağırlığı: 125g

VİDEOLAR






DÖKÜMANLAR


> Wiki Doc
> DHT11 Datasheet
> Moisture Sensor Schematics
> Schematic V2.0
> Autowatering library (v0.1)
> DHT library (v0.1)

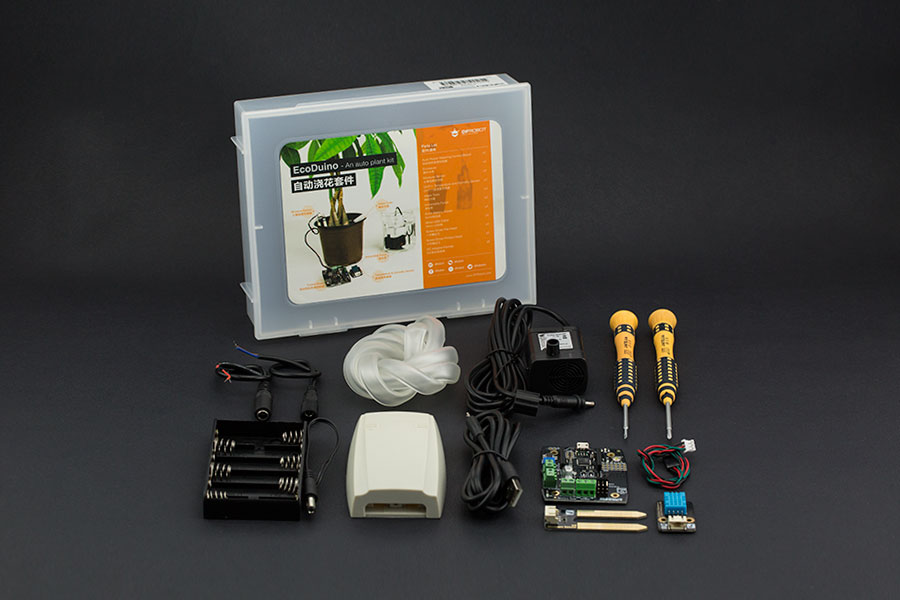

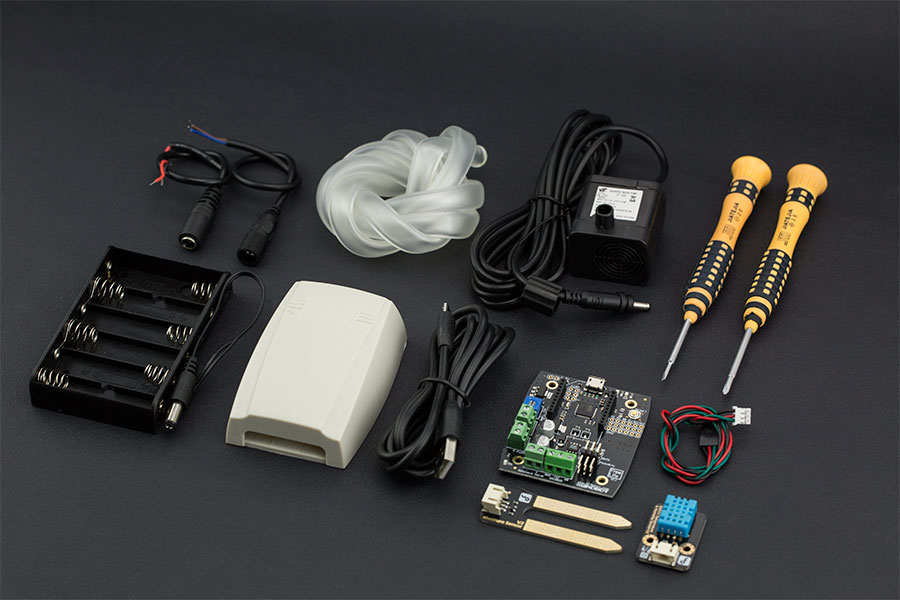

PAKET LİSTESİ

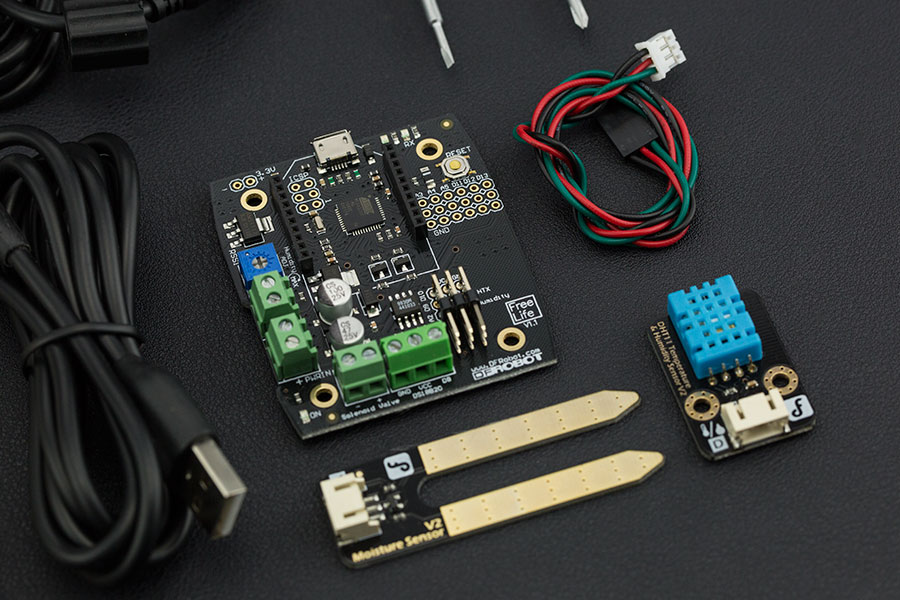

> Otomatik çiçek sulama kontrol panosu x1

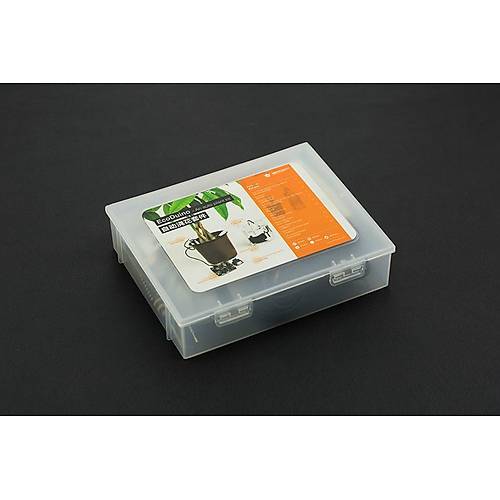

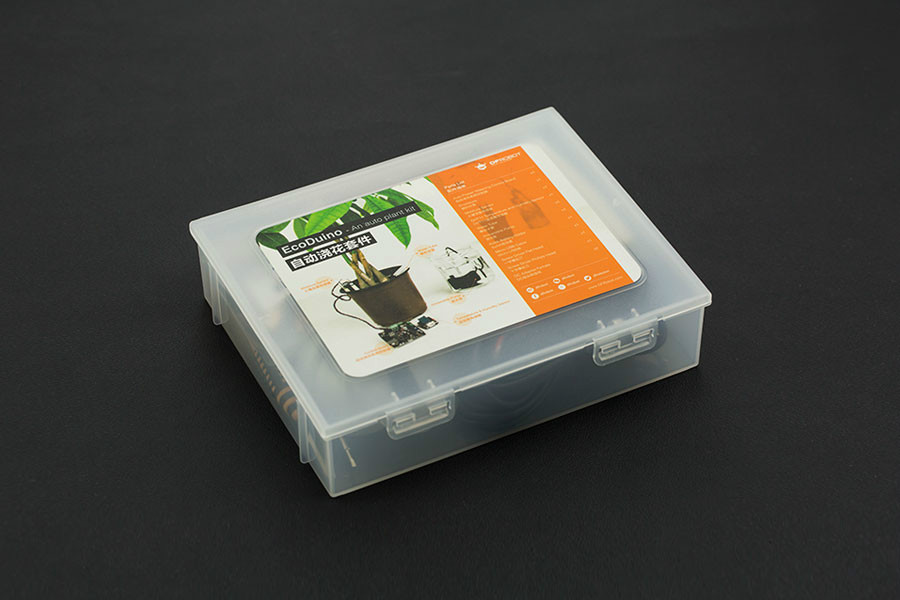

> Muhafaza x1
> Nem Sensörü (SEN0114) x1
> DHT11 Sıcaklık ve Nem Sensörü (DFR0067) x1
> Su tüpü x1
> Dalgıç pompa
> DC2.1 Güç Jaklı 6xAA Pil Tutucu (FIT0141) x1
> Mirco USB kablosu (FIT0265) x1
> Tornavida düz başlı x1
> Tornavida Phillips kafa x1
> DC adaptör-Dişi x2
> Kablo x2



---
