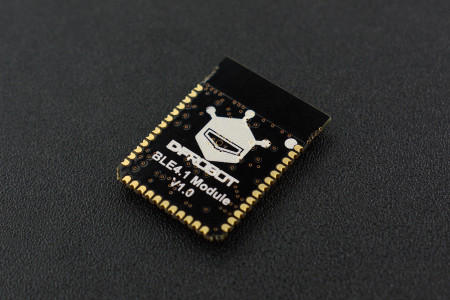

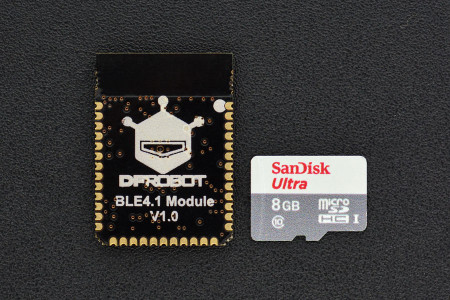

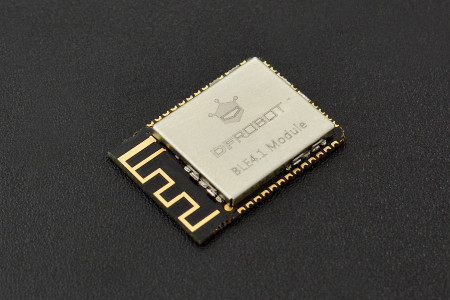

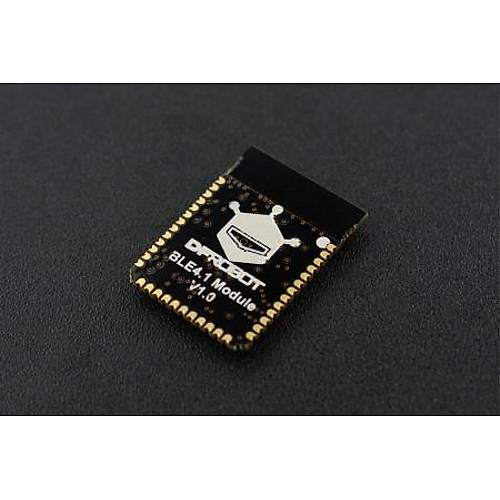

BLE4.1 Modülü DFRobot un yeni tasarladığı Bluetooth 4.1 iletişim modülü olup, Bluno nun kullanım şekline bağlı kalmıştır ve aynı zamanda yıldız ağ yapısı fonksiyonunu, KISS (yaklaşım ile bağlantı) bağlantısını iyileştirmiştir. Yeni modül BLE4.1 teknolojisini temel alarak tasarlandı. Düşük güç tüketimi ve diğer özelliklere sahiptir. Noktadan noktaya BLE iletişim hızı orjinal Bluno nun iki katı olan 4Kbps tır.
BLE4.1 Modülü, ileri güç yönetime sahip olan, 3.7V lityum batarya şarj devresi olan DA14681 BLE çipini kullanıyor. Direkt olarak USB portundan beslenebilir. Maksimum 400mA ile şarj olabilir.
BLE 4.1 Bluetooth P2P Bağlantısı
BLE 4.1 Bluetooth Star Ağ Bağlantısı
ÖZELLİKLER
> BLE4.1 master ve slave
> Bluetooth seri haberleşme ile aktarımı
> Bluetooth noktadan noktaya kablosuz programlama
> 4 cihaza kadar Bluetooth çoklu cihaz bağlantısı
> Arduino Bluetooth kütüphanesi (multi-Bluetooth bağlantısı)
> Bluetooth düşük güç tüketimi (bekleme 25uA, kesme 70uA)
> Çift yönlü uyandırma:
> P4_2 aracılığı ile BLE4.1 uyandırma (yüksek seviye uyandırma)
> Denetleyici WAKEUP ile BLE4.1 i uyandırır. (Alt seviye uyandırma)
> KISS BAĞLANTI YÖNTEMİ (Yaklaşım Bağlantı)
> Bluetooth aygıt yazılımı güncelleme
> Lityum batarya ile '
> USB ile lityum bataryayı şarj etme
> LED durum gösterge ışığı
AYRINTILAR
İşlemci: DA14681 (ARM Cortex-M0 CPU)
Çalışma gerilimi: 3.3V
USB giriş gerilimi: 4.2V ~ 5.0V
Lityum batarya gerilimi: 3.7V
