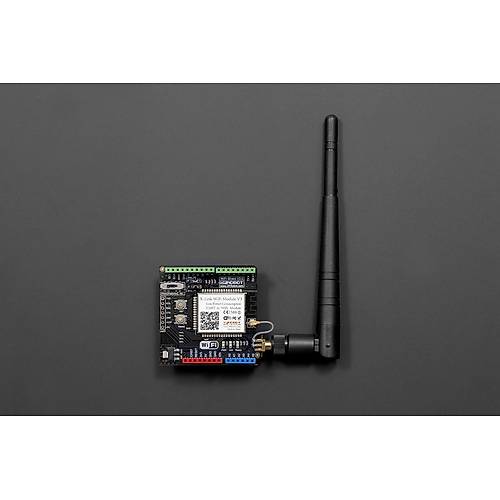

Arduino için DFRobot WiFi Shield, kablosuz aile ürününün bir parçasıdır. Bu WIFI Shield V3, AP + STA ikili modunu destekler ve bir ev yönlendirici ağına bağlanması son derece kolaydır. Bu modülün AP ağında oturum açmak için yalnızca bir cep telefonuna veya Pad'e ihtiyacınız vardır (bazı yönlendirici yapılandırma araçlarına benzer şekilde). Modülde oturum açtıktan ve Kablosuz adını belirledikten sonra, WIFI ağına bağlanmaya hazırdır (Genellikle çok karmaşık olan AT komutu kurulumu gerekmez).
Bu modül, düşük güç tüketimi yeteneği elde etmek için dinamik güç yönetimi kullanır (bekleme: <80uA; normal mod ortalaması: 8mA; tepe: 200mA). Bu, özellikle düşük güç tüketimi gerektiren değil, aynı zamanda bir bekleme modu gerektiren prototip oluşturmada özellikle yararlıdır. Modül, IEEE802.11b / g / n kablosuz iletişimine UART (TTL) sağlar. IEEE802.11n, daha yüksek aktarım hızı, daha geniş kapsama alanı, daha güçlü uyumluluk ve çok daha fazla güvenilirlik sunan en yeni kablosuz iletim protokolüdür. Şu anda birçok kablosuz elektronik ekipman üreticisi bu standardı (IEEE802.11n) çok sayıda ürüne uygulamaktadır. Bu WIFI Kalkanı ile, UART'a sahip herhangi bir cihaz kolayca bir kablosuz ağ kurabilir ve uzaktan yönetim ve kontrol sağlayabilir. Bu, kablosuz iletişim uyumluluğu sorunu olanlar için mükemmel bir seçimdir.
AYRINTILAR
> Çalışma gerilimi: 5V
> Frekans aralığı: 2.4 - 2.497GHz
> Çıkış gücü: 16dBm
> İletim hızı: 54Mbps - 1Mbps
> İletim mesafesi: <400M
> Boyut: 55 × 53 × 11mm (2.16x2.09x0.43 ")
> Ağırlık: 50g
> IEEE 802.11b / g / n desteği
> AP, İstemci, Ağ Geçidi ve UART'ı WLAN moduna vb. Destekleyin
> DHCP, IP'ye otomatik erişim desteği; AP modunda köle cihaza IP atama desteği
> Destek ağ protokolü: TCP / UDP / ARP / ICMP / HTTP / DNS / DHCP
> İsteğe bağlı çalışma modları: TCP Sunucusu / TCP İstemcisi / UDP; TCP Sunucu modunda 32'ye kadar İstemci desteği
> WIFI şifreleme algoritmasının çoğunu destekleyin: WEP / WAP-PSK / WAP2-PSK / WAPI; Şifreleme türü: WEP64 / WEP128 / TKIP / AES
> Şeffaf UART / protokol veri aktarım modunu destekleyin; 1 milyona kadar önbellek alanı; En yüksek baud hızı: 460800bps
> Kablosuz uygulamalara UART (TTL) desteği
> Reload IO pininin seviyesini bir senaryo için aşağı sürükleyin, fabrika ayarlarını geri yükleyebilirsiniz. Bu yüzden yanlış ayarlar için endişelenmeyin.
> AP modunda ve düğüm (İstasyon) modunda çalışmayı destekleyin; Gerçek donanım AP'si, böylece Android doğrudan erişebilir.
> AT komut yapılandırması sağlayın
> Kullanıcı dostu web yapılandırma sayfası sağlayın ve web sayfası ile yapılandırılabilir
> Seri çerçeve gecikmesi ve veri miktarı ayarlanabilir.
>Yönlendirme / köprü modu ağ mimarisini destekler
> Standart Arduino yığını tarafından tasarlanmıştır ve standart Arduino, MEGA, Romeo kartı veya blendajına kolayca yerleştirilebilir
DÖKÜMANLAR
> Wiki Doc(Share the same wiki as TEL0078)
> Schematic
> Discussion and extended info ( Forum )
