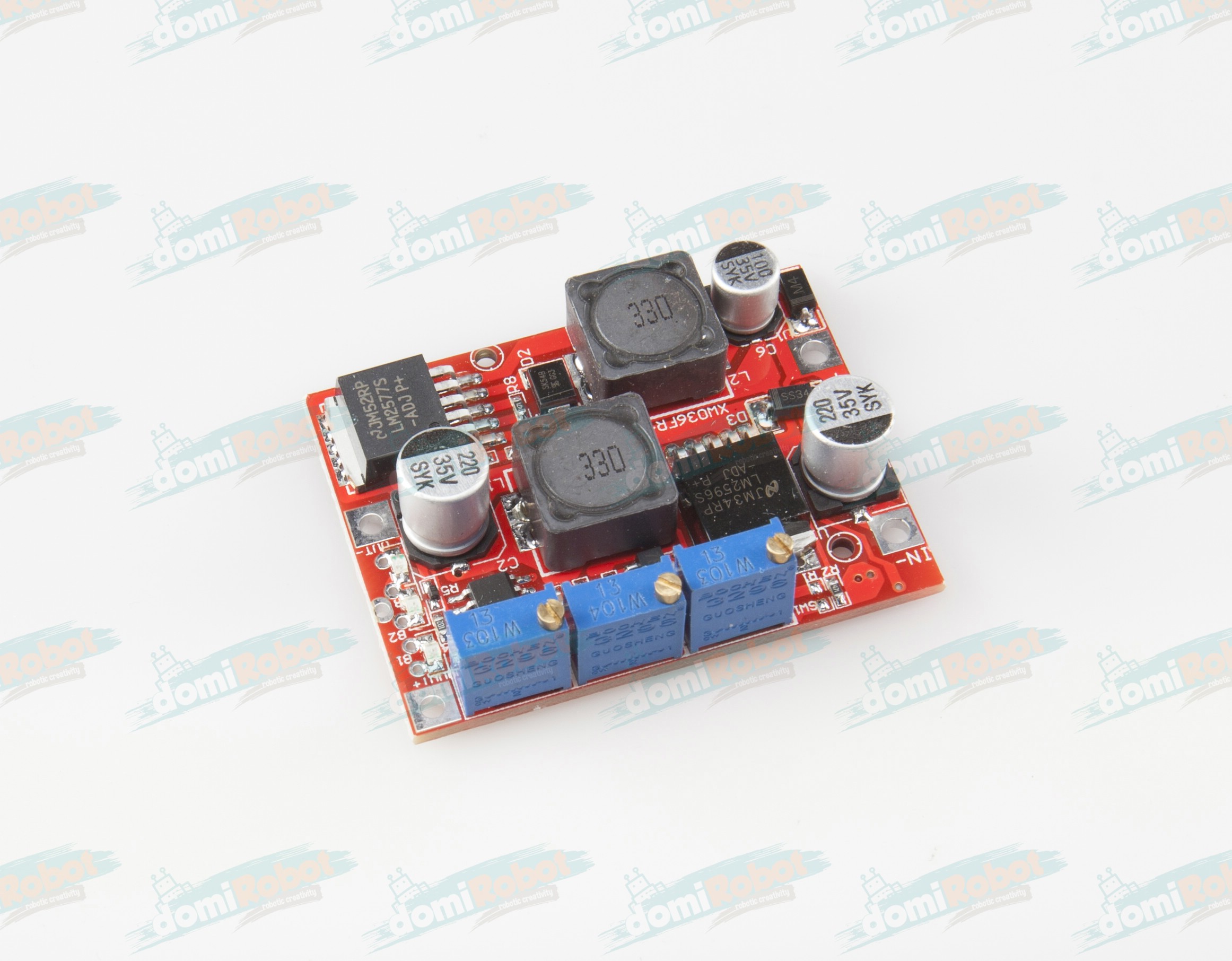

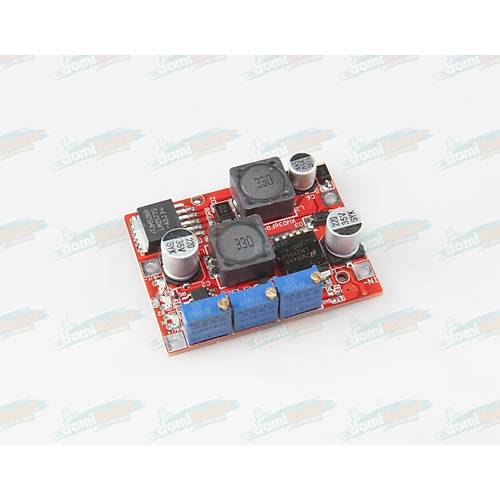

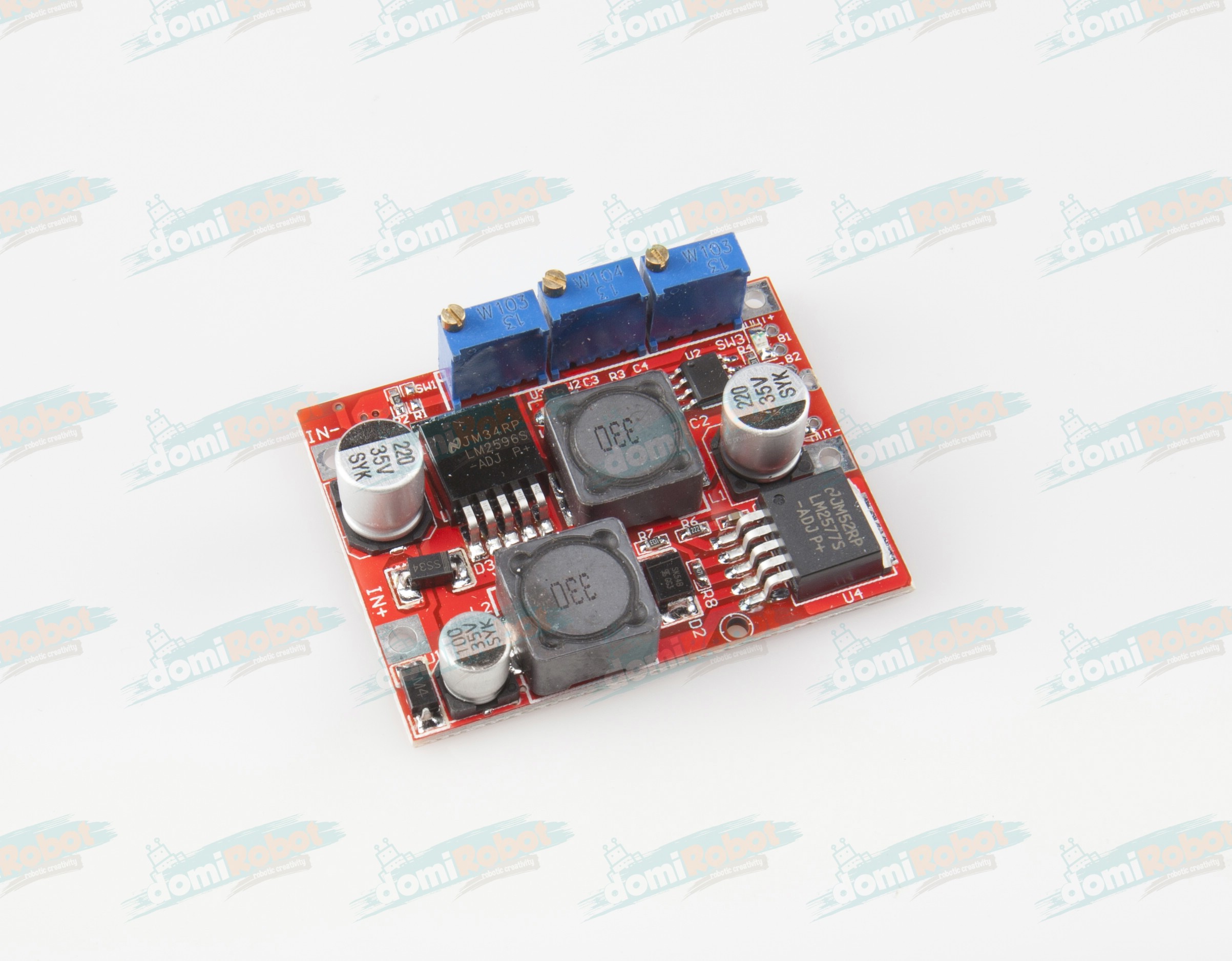

Buck Boost Voltaj Çevirici

AYRINTILAR


> Giriş Voltajı: 4-35V
> Çıkış voltajı: Sürekli ayarlanabilir (1.25-25V boşaltma ayarı)
> Çıkış akımı: 3A Maks (15W'tan fazlaysa, lütfen ısı emiciyi takın)
> CC aralığı: 0-2A (ayarlanabilir)
> Dönen ışık akımı: CC değeri * (% 1 -% 100), varsayılan 0.1 kattır
> Minimum voltaj farkı: 2V
> Çıkış gücü: doğal soğutma 15W
> Dönüşüm verimliliği:% 80 (çıkış voltajı ne kadar yüksekse verimlilik o kadar yüksek olur)
> Çalışma Sıcaklığı: Endüstriyel (-40 derece ila +85 derece) (ortam sıcaklığı 40 dereceden fazla, daha düşük güç kullanımı veya ısı emici ekleme) \\
> Tam yük sıcaklık artışı: 45 derece
> Gösterge: CC göstergesi Kırmızı, şarj göstergesi Kırmızı, şarj tamamlandı göstergesi Mavi.
> Çıkış kısa devre koruması: Evet, sabit akım.

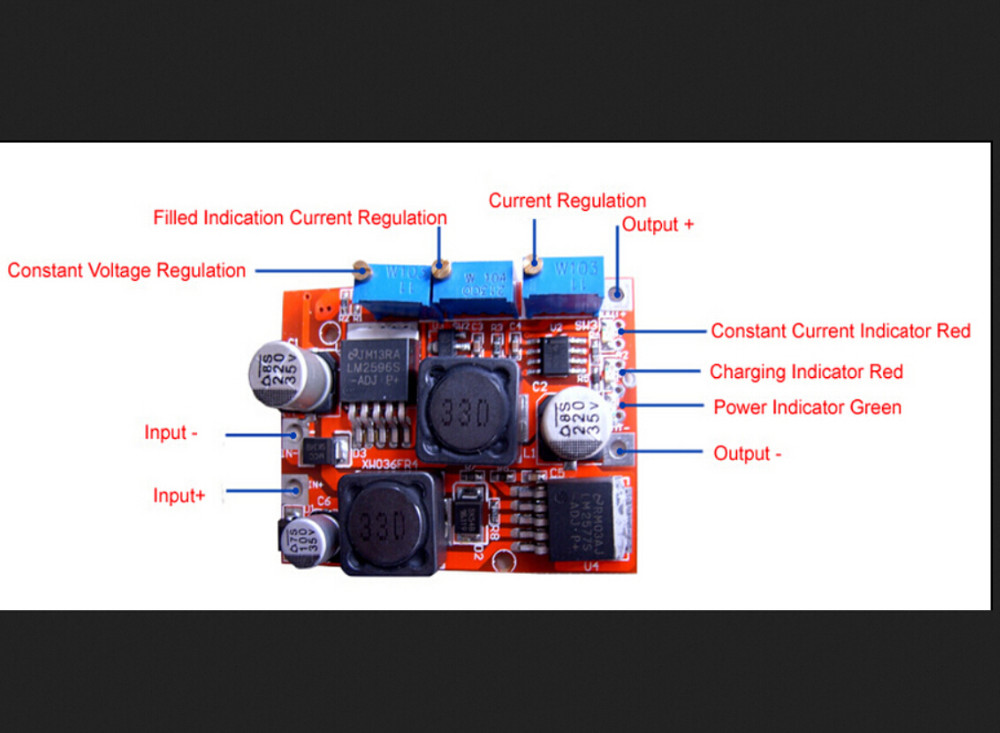

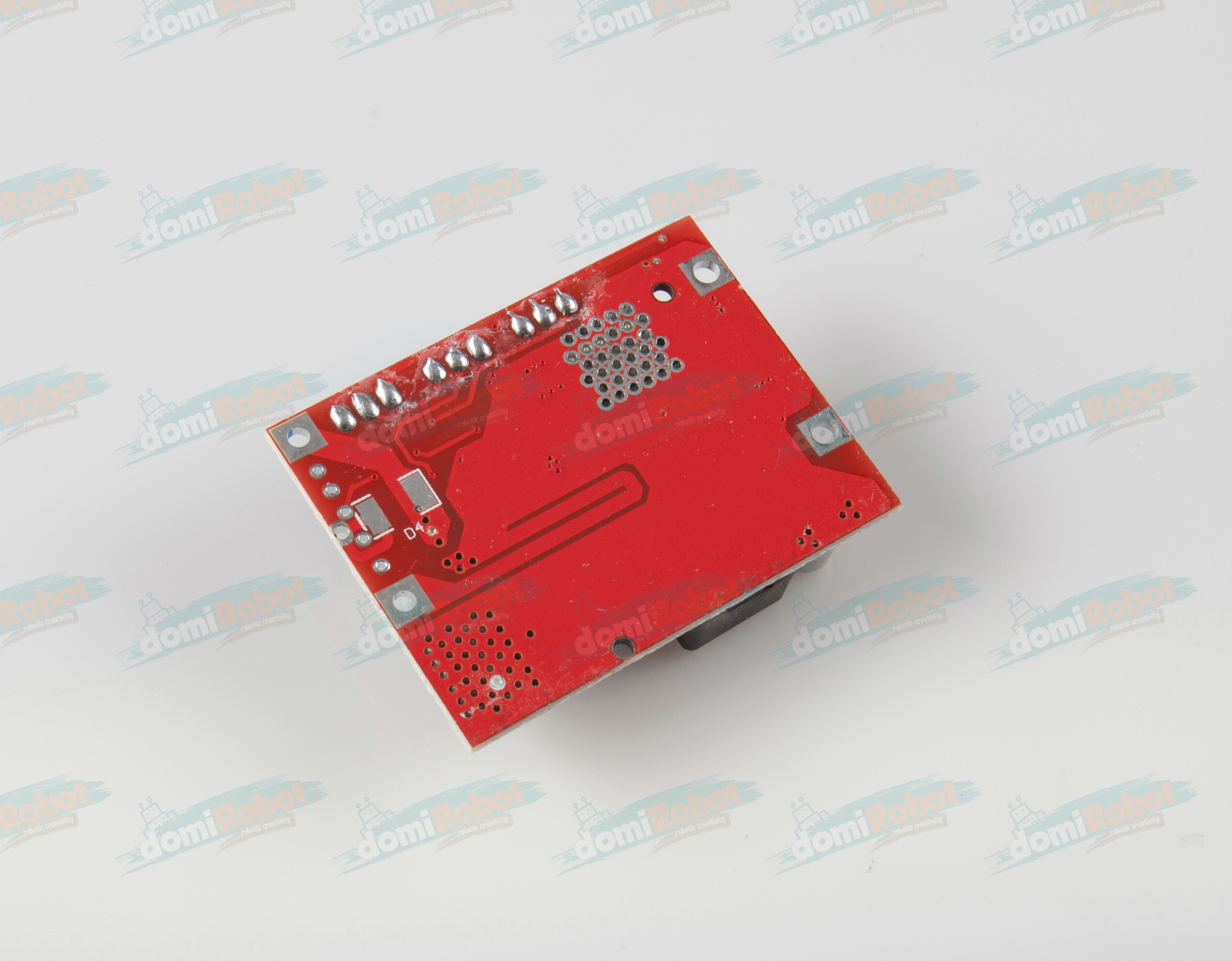

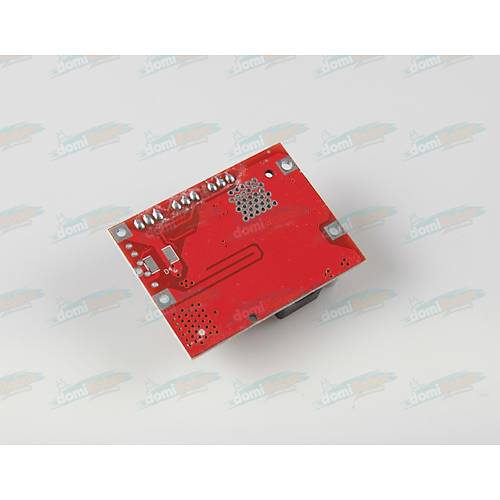

> Bağlantı yöntemi: PCB üzerinde doğrudan tel ile lehim yapabilir
> Giriş: IN + giriş Pozitif, IN giriş negatif
> Çıkış: OUT + çıkışı pozitif, OUT çıkışı negatif
> Modül Boyutu: 50 x 37 x 13mm

UYGULAMALAR


> Yüksek güçlü LED sabit akım sürücüsü.
> Lityum piller (ferroelektrik dahil), 4V, 6V, 12V, 14V, 24V pil şarjı, nikel-kadmiyum nikel-metal hidrit piller (pil) şarjı.
> Güneş panelleri, rüzgar jeneratörü voltaj regülatörü devre kartı güç kaynağı, otomatik kova regülatör devresi gibi.

PİL KULLANIMI


> Şarj etmeniz gereken pilin voltajından ve akımından emin olun
> Çıkış Voltajının yaklaşık 5V (yaklaşık) olduğundan emin olmak için sabit voltaj potansiyometresini ayarlayın.
> Çıkış kısa devre akımını ölçmek için multimetreyi 10A akım ölçeğinde kullanın ve çıkış akımının beklenen şarj akımı değerine göre olmasını sağlamak için akım potansiyometresini ayarlayın
> Transfer lambasının şarj akımı varsayılan olarak şarj akımının 0,1 katıdır (sabit akım değeri)
> Çıkış Voltajının değişken Voltaja kadar olduğundan emin olmak için sabit voltaj potansiyometresini ayarlayın.
> Aküye bağlandı ve şarj etmeyi dene (önceki 5 adım için, modül giriş terminali güç kaynağına bağlı, çıkış yükü akülere bağlı DEĞİLDİR).


LED Sabit Akım Sürücü Kullanımı


> Sürmeniz gereken LED'in çalışma akımından ve Maksimum çalışma Voltajından emin olun.
> Çıkış Voltajının 5V (yaklaşık) olduğundan emin olmak için sabit voltaj potansiyometresini ayarlayın.
> Çıkış kısa devre akımını ölçmek ve akım potansiyometresini ayarlamak için multimetreyi 10A akım ölçeğinde kullanın. Çıkış akımının beklenen LED çalışma akımına ulaştığından emin olmak için.
> Çıkış Voltajının LED Maks çalışma Voltajına kadar olduğundan emin olmak için sabit voltaj potansiyometresini ayarlayın.
> LED'i birleştirin, test edin (Yukarıdaki 3 adım için, modül giriş terminali güç kaynağına bağlıdır, çıkış yükü LED'e bağlı DEĞİLDİR)
