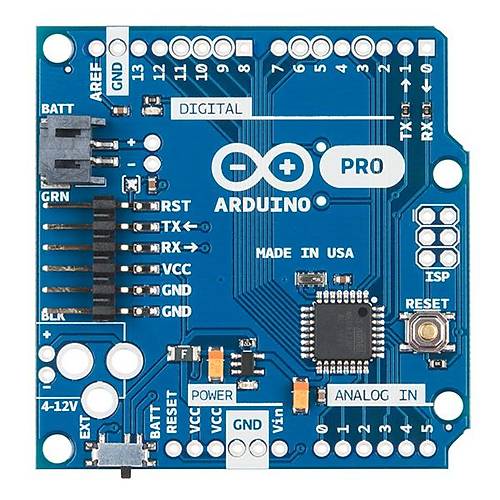

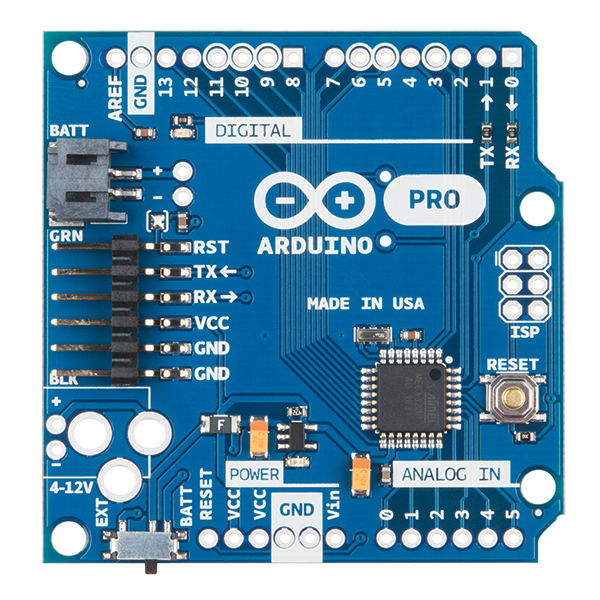

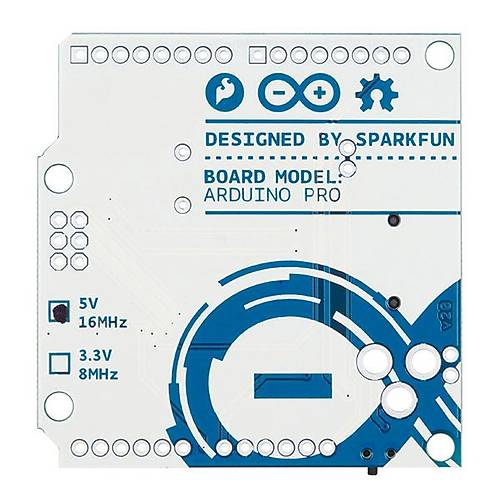

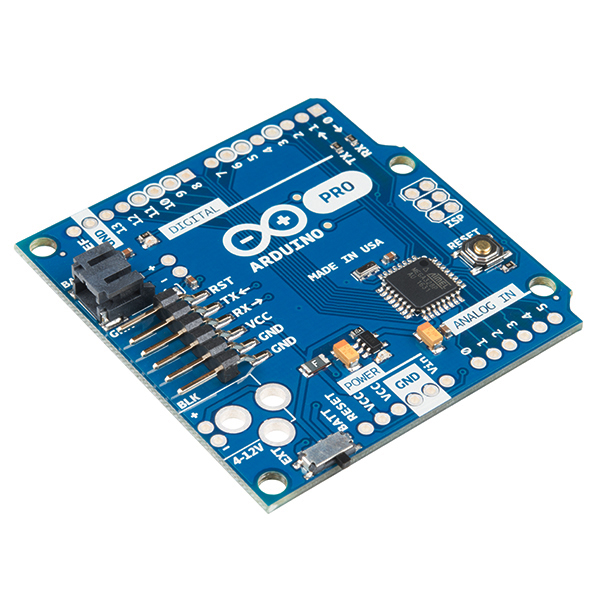

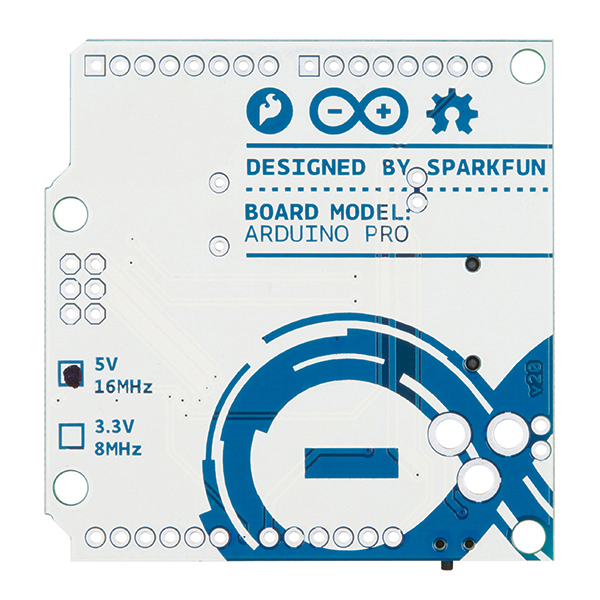

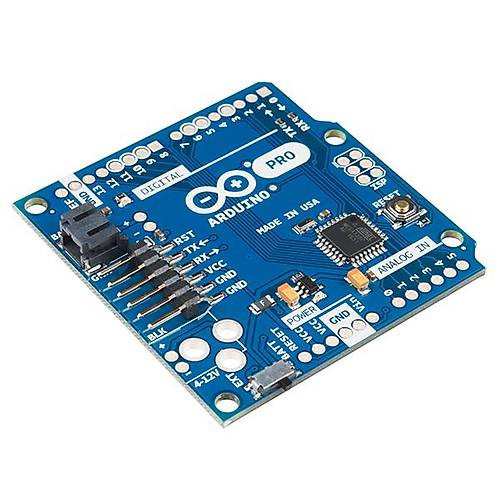

Arduino Pro 328 - 5V/16MHz - Orjinal

Arduino ailesinin ATmega328 Atmel işlemcili geliştirme kartıdır. Arduino 5V ile 16 MHz bootloader üzerinde çalışmaktadır (Arduino yazılımı ile beraber ‘Arduino Duemilanove w/ 328’ seçiniz). Güç kablosu kartın yan tarafına taşınarak bir modül bağlandığında kontrolün sağlanmasına izin vermekte. Bu kart 5V Arduino modülleri ile beraber çalışmamaktadır. Arduino Pro, ihtiyaç duyduğunuz konumlama için herhangi bir konnektör ya da kablo ile kullanabilmeniz için içerisinde konnektörleri ile beraber gelmemektedir. İlk defa Arduino kullanan kullanıcılar için Arduino Diecimilla kullanılmasını tavsiye etmekteyiz. Hızlı bir şekilde başlamak ve yola koyulmak için oldukça iyi bir karttır. Arduino Pro serisi sistem voltajı (3.3 V), bağlantı noktasının azlığı, ve USB bulunmayan sistemlerin sınırlarını anlayan kullanıcılar için düşünülmüştür.

Arduino Pro’nun düşük profilli olmasını istedik. DC güç giriş yeri bulunmaktadır, ancak yerleştirilmemiştir. Daha iyi taşınabilirlik için LiPo bataryaları ile kartın beraber çalıştırılmasını tavsiye etmekteyiz.

Arduino Pro tıpkı Arduino Diecimila (aynı pin çıkışı). Bu kart direk olarak FTDI Basic Breakout kartına bağlanmaktadır ve otomatik sıfırlamayı desteklemektedir. Arduino Pro ayrıca FTDI kablosu ile çalışmaktadır. Ancak, FTDI kablosu DTR pinini çıkartmamaktadır. Bundan dolayı otomatik sıfırlama özelliği çalışmayacaktır.


Özellikleri:


• 16MHz harici rezonatör ile çalışan ATmega328
• USB bağlantı yere
• 5V regülatörü
• 150mA max çıkış
• Aşırı akım korumalı
• Ters kutup korumalı
• 12V DC giriş 5V kadar
• Sıfırlanabilir sigorta kısa durumunda kartının zarar görmesini önler
• Güç seçme düğmesi açma / kapama düğmesi gibi davranır

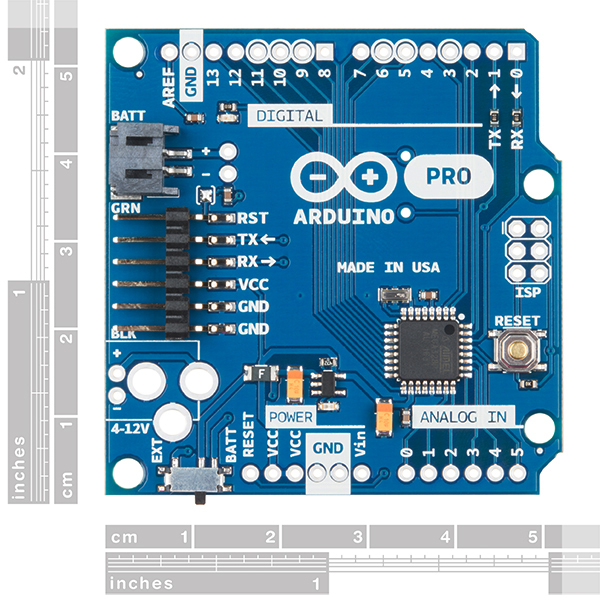

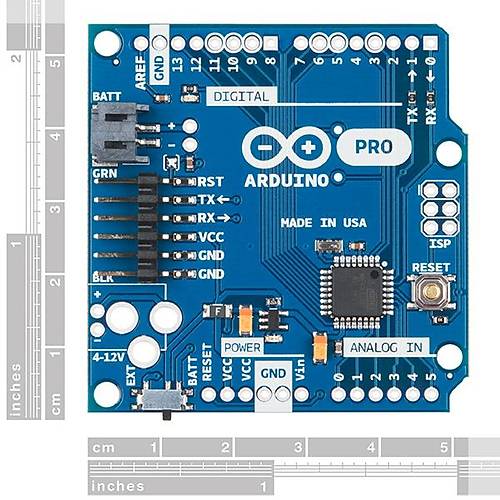

Boyutları: 53.34x52.08mm


Dökümanlar:


• Schematic
• Eagle Files
• Arduino Pro Homepage
• Getting Started
• GitHub (Design Files)
