SparkFun Çift Motor Sürücü Kartı (Motor Driver 1A Dual TB6612FNG)

Fiyat:
7,50 USD + KDV
KDV Dahil:
165,05 TL
29,56 TL'den başlayan taksit seçenekleri için tıklayın.
Aynı Gün Kargo
TB6612FNG motor sürücü 1.2A (3.2A Peak) mevcut sabit akımla iki DC motor konrol edebilmektedir. İki giriş sinyali (IN1 ve IN2) bir motorun içinde kontrol (CW, CCW, short-break ve stop) dört işlev modu kullanılabilir.iki motor çıkışı (A ve B) ayrı ayrı kontrol edilebilir, her bir motorun hızı 100kHz frekansa kadar bir PWM giriş sinyali ile kontrol edilir. Motoru bekleme(standby) moduna getirebilmek için, STBY pinini high yapmanız gerekecektir.


Mantıksal besleme (Logic Supply) gerilimi (VCC) 2.7-5.5VDC aralığında olabilir, iken motor kaynağı (motor supply) (VM) maksimum voltaj 15VDC ile sınırlıdır. Çıkış akımı 1.2A/kanal üstü (ya da kısa ve tek kare dalga için 3.2A üzeri akım) kadar derecelendirilmiştir.


Kart bütün bileşenleriyle birlikte gösterildiği gibi monteli ve yüklü gelir. Ayırım kondansatörleri iki kaynak hat üzerinde yer almaktadır.


Özellikler:


  • Güç kaynağı voltajı: VM = 15V Max, VCC = 2.7-5.5V
  • Çıkış akımı: Iout = 1.2A (ortalama) / 3.2A (peak) Bekleme kontrolü güç tasarrufu için
  • CW / CCW / kısa fren / motor kontrol modları durdurmak
  • Built-termal kapatma devre ve alçak gerilim devre tespiti

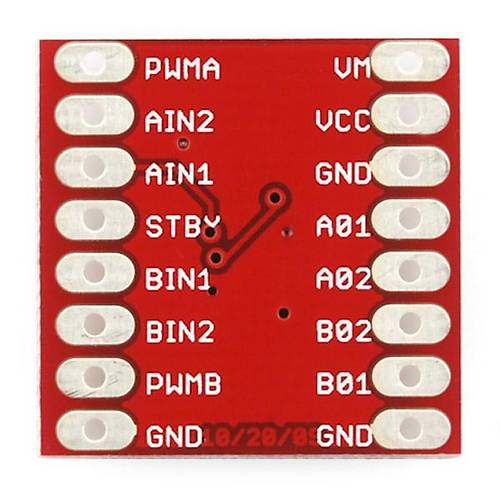

  • TB6612FNG entegrenin tüm pinleri standart (2,54mm) header delikleriyle dışarıya taşınmıştır. Her iki ikmal hatları üzerinde kondansatörler ile filtreleme yalılmıştır.

Boyutlar: 20,3x20,3 mm


Dökümanlar:



Diğer Özellikler
Stok KoduSPA-ROB09457
MarkaSparkfun
Stok DurumuVar
