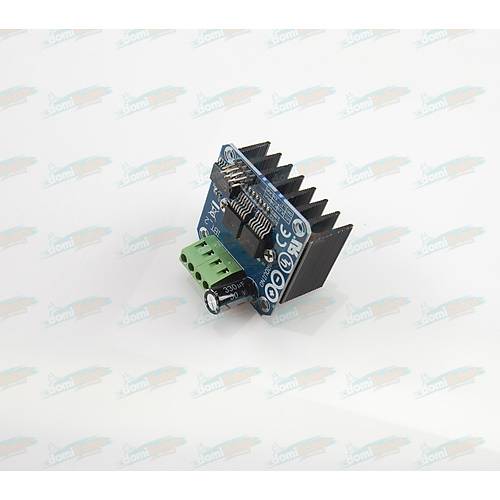

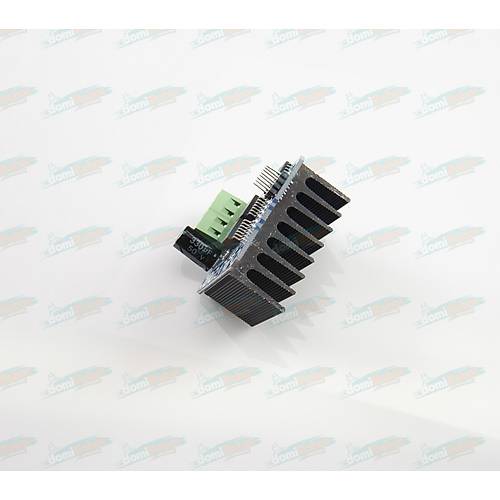

Robot Smart Car BTS7960B Yüksek Güçlü Motor Sürücü Kartı

AÇIKLAMALAR


BTS7960B motor sürücü kartı yüksek güçlü ve yüksek akım verebilen kartıdır. 28V  kadar olan besleme gerilimi altında çalışabilen motor sürücü kartı, 20A kadar akım çeken motorların kontrolünde kullanılabilir.

Arduino ve benzeri bir çok mikrodenetleyeci ile kolayca kontrol edilebilir.


> VCC: +5 VDC
> GND: Toprak Bağlantısı
> IS1,IS2: Akım Test Pinleri
> EN1,EN2: PWM girişleri
> IN1,IN2: Motor yön kontrol pinleri


Bağlantılar - Motor /  besleme

> B+ : Besleme Gerilimi (28V'a kadar)
> B- : Besleme Toprağı
> M+ : Motor+ Ucu
> M- : Motor- Ucu


---
