RFM22B, 915MHz ISM'de haberleşme ve +20 dBm'ye kadar çıkabilen çıkış gücü sunan düşük maliyetli ISM FSK alıcı modülüdür. 1,8?3,6 V'luk geniş çalışma voltajı ve düşük akım tüketimi RFM22B'yi akülü uygulamalar için ideal bir çözüm haline getirmektedir.
RFM22B ile iletişim standart 4 telli bir SPI arayüzü ile elde edilir. Üç yapılandırılabilir genel amaçlı I / O'lar da mevcuttur, bunların kullanımı projenizin ihtiyaçlarına göre uyarlanabilir. 8 bit ADC, sıcaklık sensörü, RX ve TX FIFO'lar ve düşük pil algılama dahil olmak üzere başka özellikler de mevcuttur. Her kayıt ve komutun tam açıklaması için aşağıdaki veri sayfasına bakınız.

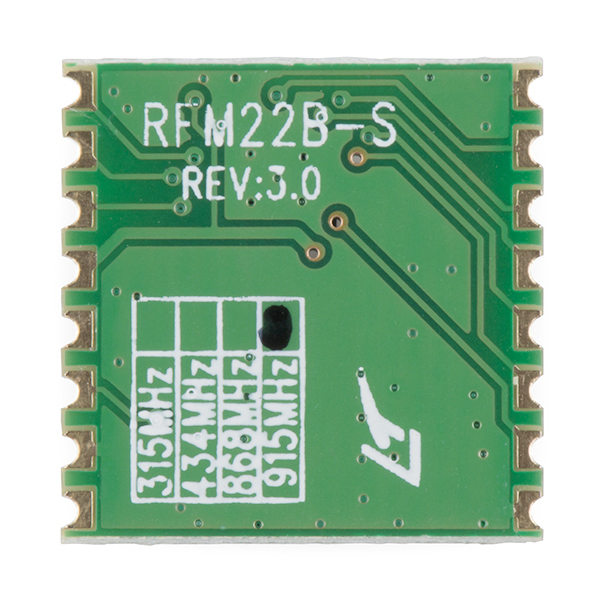

Modül, 2 mm aralıklarla yerleştirilmiş 16 pimli 16 x 16 mm SMD paketinde gelir.
Not: Bu modüller 915MHz ve Rev3.0'dır.
Özellikler:
- Frequency Range: 915MHz ISM
- Sensitivity = -121 dBm
- Output power range: +20 dBm Max
- Data Rate = 0.123 to 256 kbps
- FSK, GFSK, and OOK modulation
- Power Supply = 1.8 to 3.6 V
- Ultra low power shutdown mode
- Digital RSSI
- Wake-up timer
- Auto-frequency calibration (AFC)
- Power-on-reset (POR)
- Antenna diversity and TR switch control
- Configurable packet handler
- Preamble detector
- TX and RX 64 byte FIFOs
- Low battery detector
- Temperature sensor and 8-bit ADC
- ?40 to +85 °C temperature range
- Integrated voltage regulators
- Frequency hopping capability
- On-chip crystal tuning
Boyut: 16 x 16mm (0.63 x 0.63 in)
Dökümanlar:
--------------------------------------------------
Description: The RFM22B is a low-cost ISM FSK transceiver module which offers communication at 915MHz ISM and adjustable output power of up to +20 dBm. The wide operating voltage range of 1.8?3.6 V and low current consumption makes the RFM22B an ideal solution for battery powered applications.
Communication with the RFM22B is achieved via a standard 4-wire SPI interface. Three configurable general purpose I/Os are also available, the use of which can be tailored towards the needs of your project. A host of other features are also available including an 8-bit ADC, temperature sensor, RX and TX FIFOs, and low-battery detection. See the datasheet below for a complete description of every register and command.
The module comes in a 16-pin, 16 x 16mm, SMD package, with pins spaced by 2mm.
Note: These modules are 915MHz and Rev3.0.
| Diğer Özellikler |
|---|
| Stok Kodu | SPA-WRL12030 |
| Marka | Sparkfun |
| Stok Durumu | Var |
