NodeMCU Motor Shield

AÇIKLAMALAR

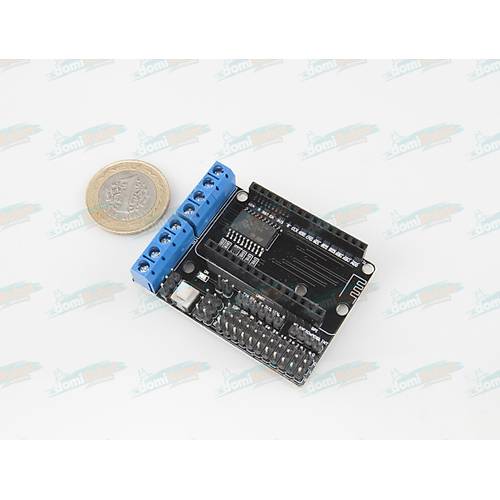

NodeMCU LoLin ESP8266 Geliştirme Kartıları ile birlikte kullanılan motor sürücü shield dır.

Üzerindeki L293D motor sürücü, 2 adet DC motor veya 1 adet step motor sürebilir. Bu shield'ı NodeMCU geliştirme kartınızla birlikte kullanarak çok basit bir şekilde WiFi kontrollü mobil robotlar yapabilirsiniz.


AYRINTILAR


> Motor gerilimi (VM): 4.5-36V

> Kontrolcü gerilimi (VIN): 4.5V-10V

> Kontrolcü ve motor gerilimleri ayrı ayrı veya tek beslemeden yapabilme imkanı

> Lojik çalışma akımı: Iss: ?60mA (Vi = L), ?22mA (Vi = H)

> Maksimum motor akımı: 1.2A

> Kontrol sinyali giriş seviyesi: High: 2.3V?VIH?VIN; Low: -0.3V?VIL?1.5V

> Çalışma sıcaklığı: -25 ~ +125ºC

> Ağırlık: ~20gr

DÖKÜMANLAR


> L293D Datasheet

> Örnek kod
