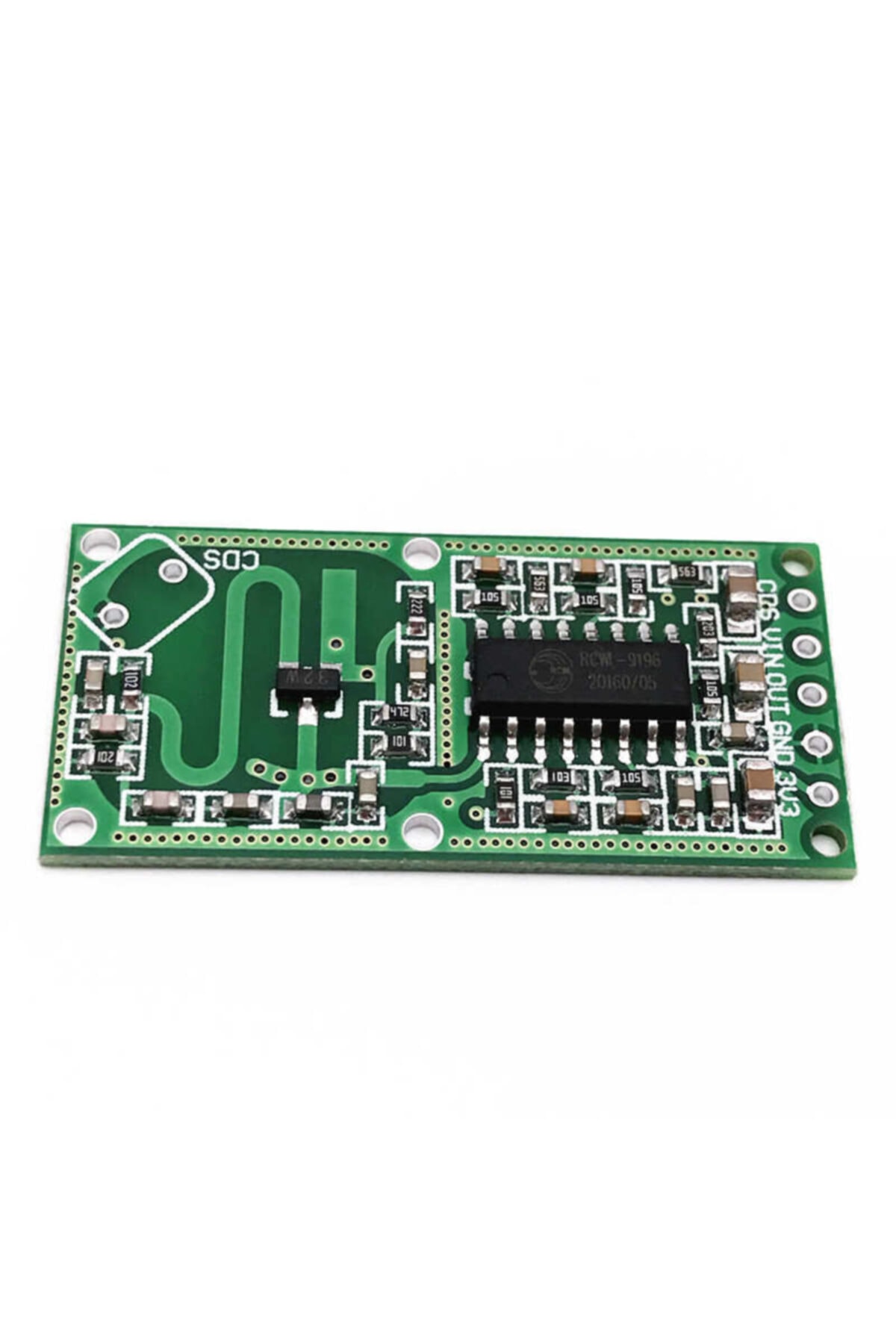

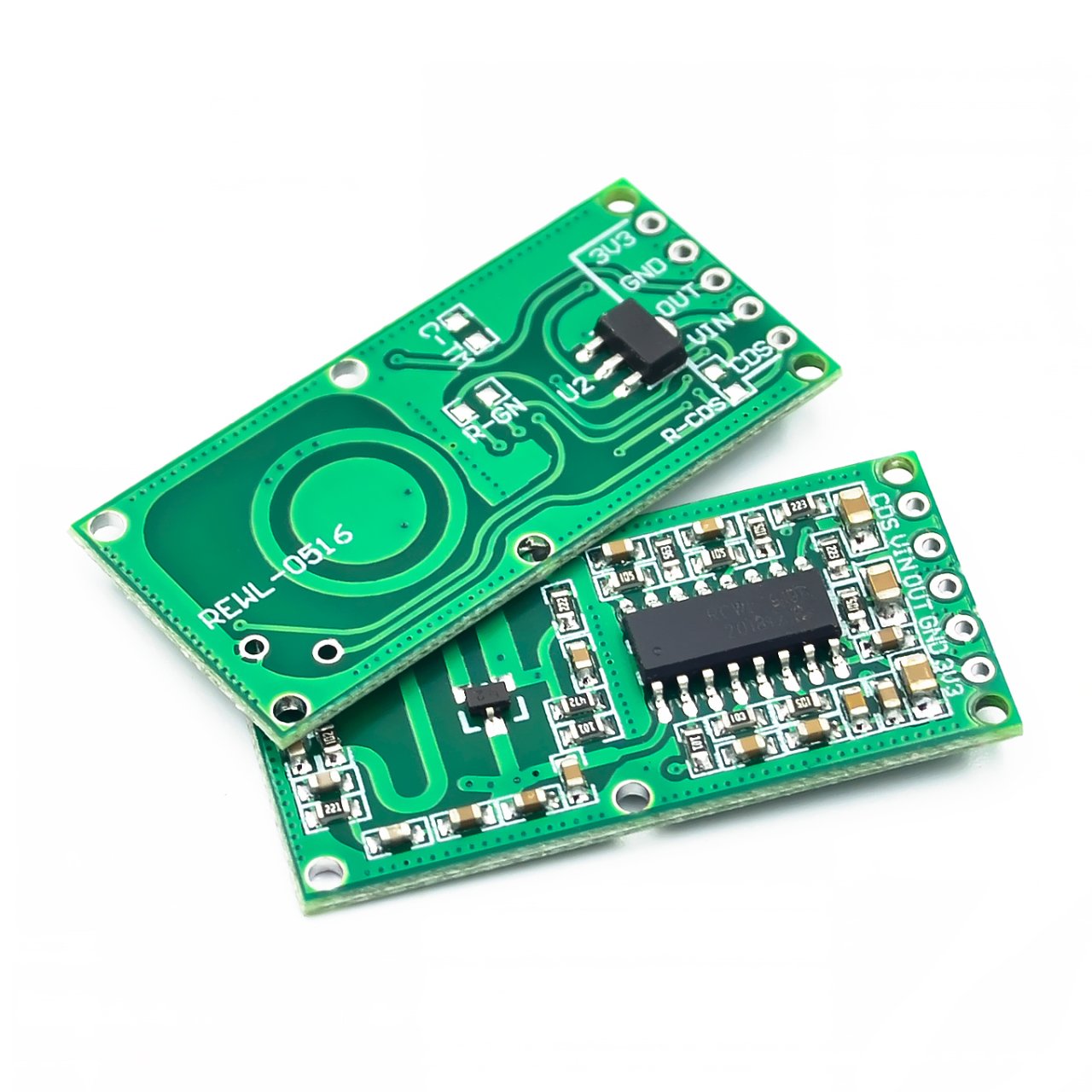

Mikrodalga Radar Modül - RCWL-0516

AÇIKLAMALAR


RCWL-0516 sensör, PIR hareket sensörüne alternatif olarak hareket algılayabilen bir doppler radar mikrodalga hareket sensör modülüdür. Bu sensör hareketli nesneleri algılamak için hareket eden bir kişi tarafından yayılan kızılötesi radyodaki değişiklikleri algılamak yerine mikrodalga doppler radarı kullanır. 5 ~ 7 metre algılama mesafesi bulunmaktadır. Tetiklendiğinde, tetik çıkışı 2 ila 3 saniye içerisinde LOW(0V) dan HIGH (3.3V) a geçmektedir.

Ayar Bölümü:

• C-TM:  Tekrarlama tetikleme zamanını ayarlayın, varsayılan tetikleme süresi 2 saniyedir; kapasitör kapasitesinin arttırılması, tekrar tetikleme süresini uzatacaktır ve gerçek sayma tetikleme süresi aşağıdaki gibi çalışabilir:

• C-TM'de çubuk kapasitör, test 9196 3-pin frekans F, tetikleme zamanını tekrarlayın T = (1 / f) * 32768

• R-GN: Algılama mesafesi ayarı, dirençle bağlanmak ve algılama mesafesi daha kısa olacak; bağlanmazsa algılama mesafesi 7m; 1M ohm dirençle bağlanırsa, algılama mesafesi 5m dir.

• R-CDS: Dahili VCC paralel, dahili 1M ohm rezistörlü CDS pinine (196 9-pinli) R-CDS ile bağlanır; CDS fotorezistor ile bağlanır, geceleri algılama işlevini kapatabilirsiniz

Pin Çıkışları:

• 3V3: Referans için 3.3V regülatör çıkışı

• GND: Toprak(-)

• Out: Sinyal Çıkışı(Haraket Agıladığında HIGH(3.3V), boşta LOW(0V)

• Vin: Giriş Gerilim, 4-28V

• CDS: Kontrol çipini etkinleştirir, 0.7V dan düşük seviyelerde OUT her zaman düşük seviyede olur
