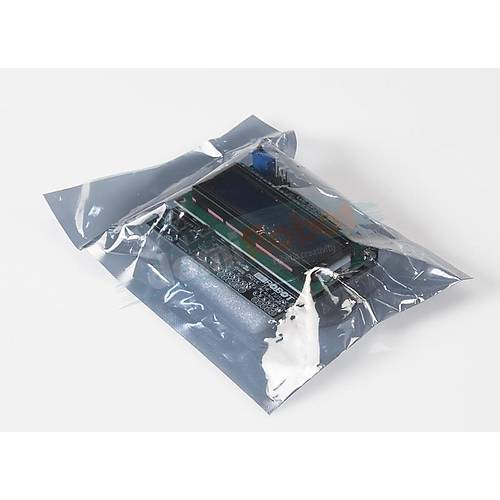

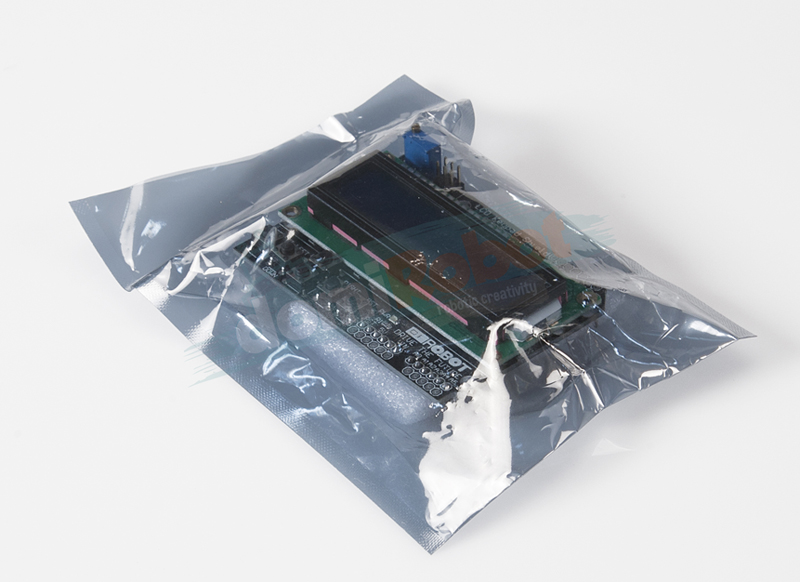

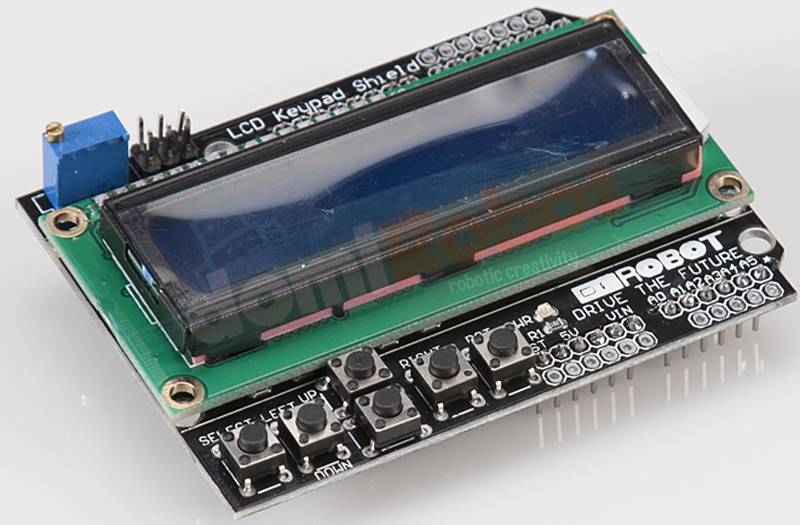

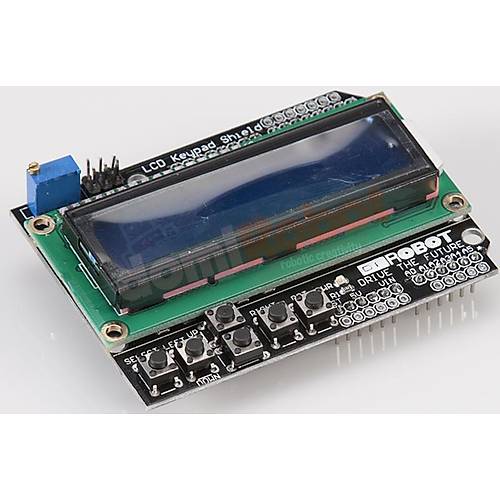

Oldukça popüler olan bu LCD shield, Arduino Uno, Leonardo, Mega ve Mega ADK gibi Arduino kartları ile tam uyumlu, üzerinde 2x16 LCD ve tuş takımı bulunmaktadır.Endüstriyel, robotik ve hobi projelerine uygundur.

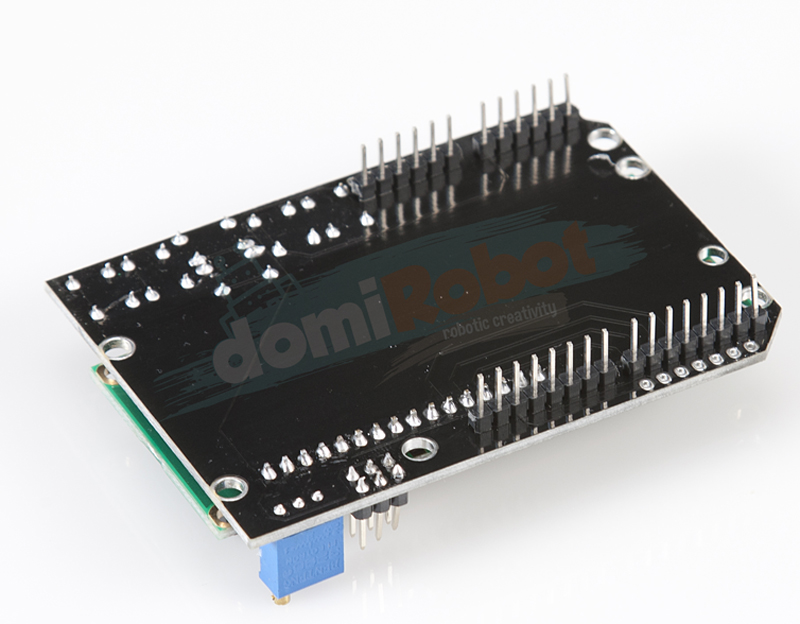

Kart üzerinde güç pinleri, A1,A2,A3,A4 ve A5 analog pinleri ile 13,12,11,3,2,1 ve 0 dijital pinleri harici kullanımlar için dışarıya çekilmiş durumdadır. A0 pini tuşlardan analog okuma yapma amacıyla kullanılmaktadır.
LCD kontrast ayarı kart üzerinden ayarlanabilmektedir. Bununla beraber LCD'nin backlight özelliği pasif hale getirilebilir.
Özellikler Çalışma Voltajı: 5V Kontrol ve çeşitli amaçlar için kullanılabilecek 6 adet push buton Kullanılmayan pinler dışarıya aktarılmıştır. Bu sayede farklı sensörler ve modüller ile beraber kullanılabilir.
Kullanımı çok kolay hazır kodla işe başlamanız 2 dakikanızı almıyor.
Uzun süre kullanım sonrasında keşfedebildiğim tek eksik yanı USB haricinde dışarıdan beslenen bir arduinoya taktığınızda kontrast ayarının çok düşmesi ve ayarlı direncin en üst değerinde bile yazıların güzelce okunabilir hale gelmemesi. Soruna çözüm için LCD'nin Vo pinine lehimle müdahale gerekiyor.
embiya yılmaz
Gayet kullanışlı bir ürün. Ürünü arduino headerlerine oturttuğunuzda her hangi bir ek bağlantıya gerek kalmaksızın gönderilen veriyi ekrandan okuyabilmeniz mümkün. Tasarımda zamandan tasarruf etmek isteyenler için ideal.
