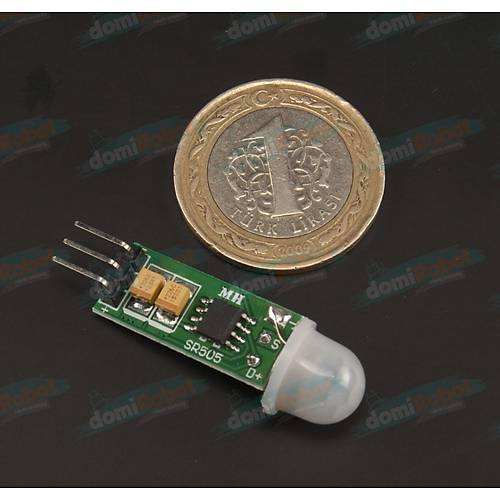

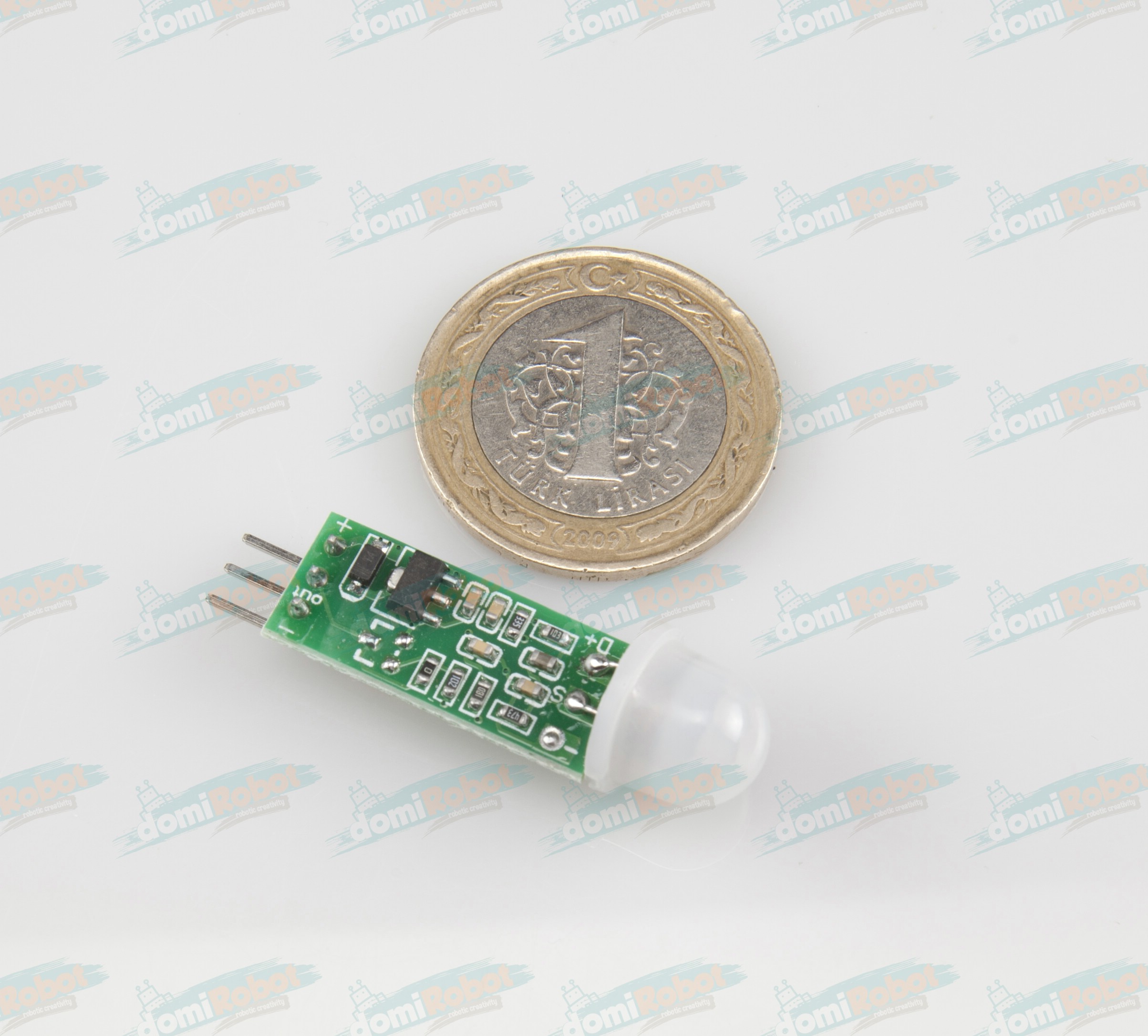

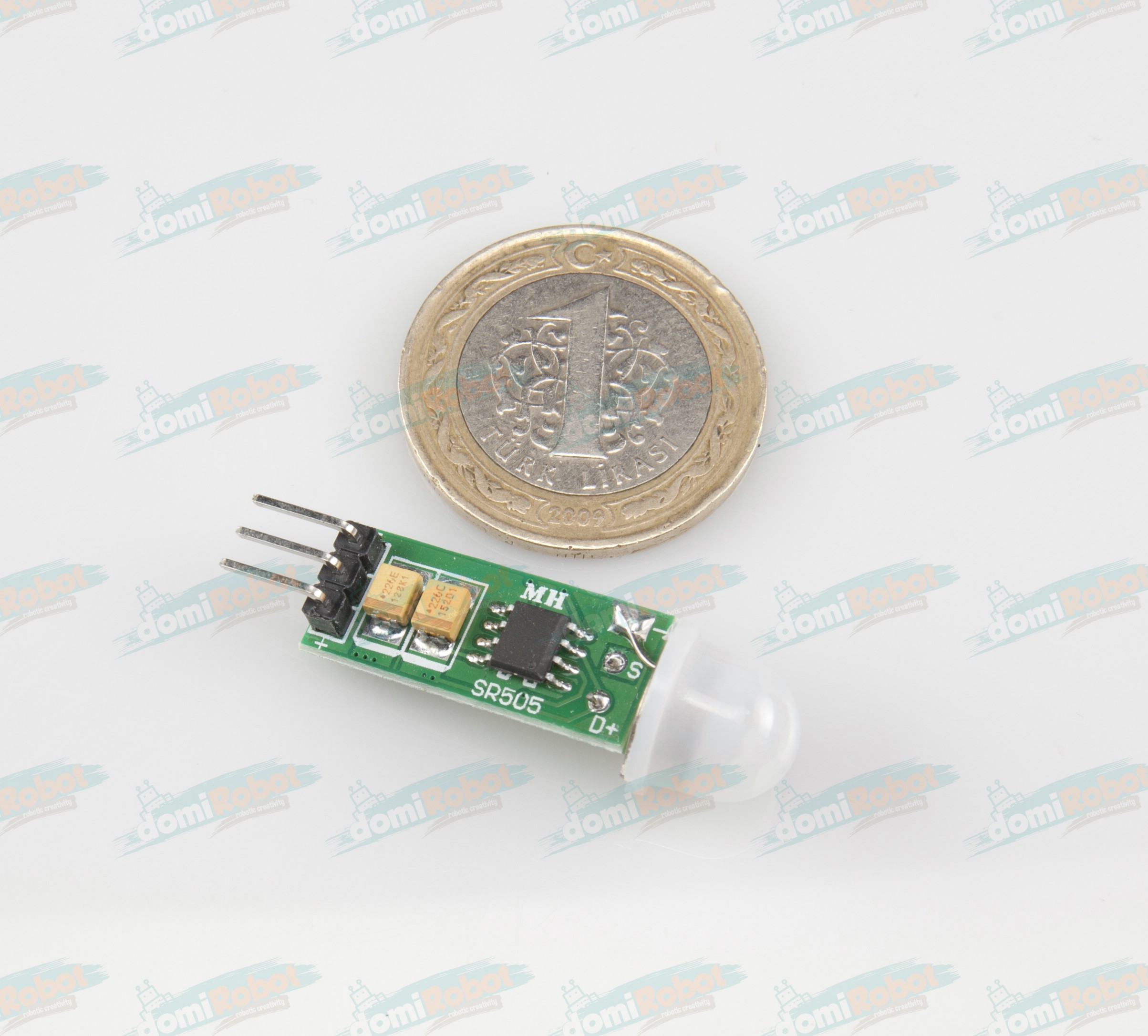

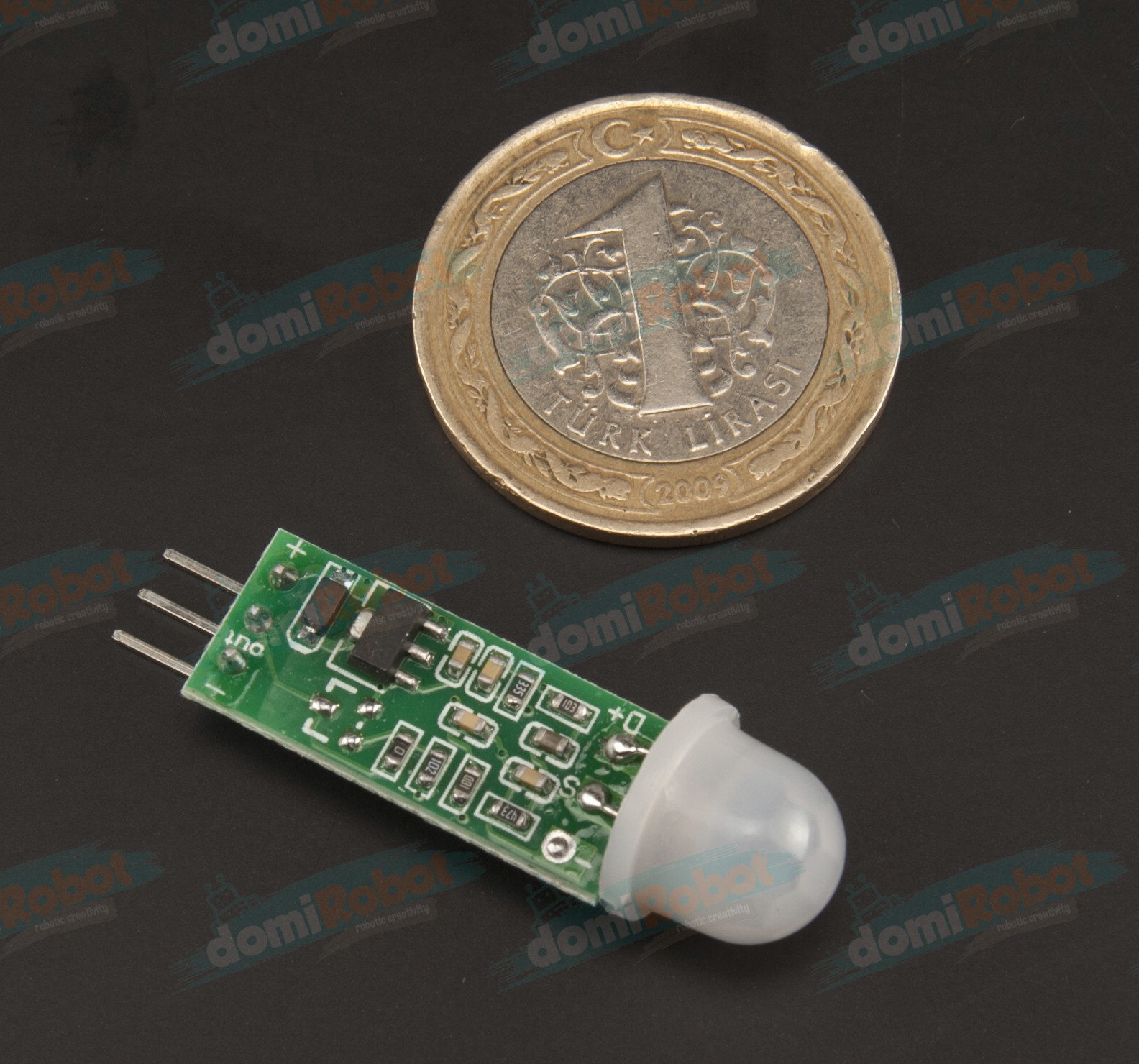

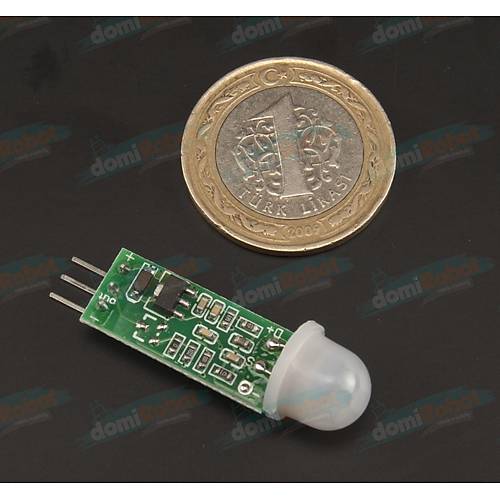

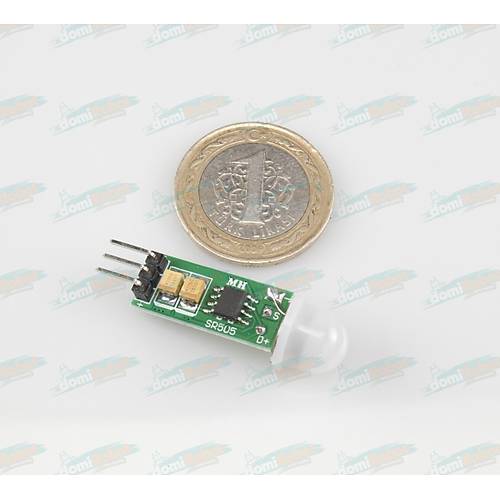

HC-SR505 Mini PIR Hareket Algılama Sensörü

PIR sensörleri, bir ortamda oluşan canlı hareketini algılamak için kullanılan sensörlerdir. Bu minik boyutlu sensör, çeşitli elektronik, robotik ve hobi uygulamalarında rahatça kullanabileceğiniz, Arduino başta olmak üzere bir çok mikrodenetleyeci platformu ile beraber kullanılabilir modüldür.

HC-SR505 minik vücüt algılama modülü, infrared teknolojisi temellidir. Otomatik olarak ürünleri kontrol edebilir. Yüksek hassasiyet, yüksek güvenilirlik, çok minik boyutları, çok düşük çalışma voltaj ihtiyacı gibi özellikleri ile öne çıkar.  Geniş ve çeşitli alanlarda elektriksel cihazlarda otomatik algılama için kullanılır.

Teknik Özellikler:

• Operating Voltage Range: DC4.5-20V
• Static current: <60uA
• Output level: High 3.3V / Low 0V
• Trigger: repeatable trigger (default)
• Delay time: Default 8S + -30% (can be customized range of a few tenths - tens of minutes)
• PCB Dimensions: 10 * 23mm
• Induction angle: <100 degree cone angle
• Induction distance: 3 meters
• Working temperature: -20 - +80 degrees
• Sensor Lens Dimensions: Diameter: 10mm (default)


Features:

• Automatic induction: to enter the sensing range of the output is high, people leave the sensor range automatically delay off high, output low. Ultra-small size.
• Repeatable trigger: the sensor output high, the delay period, if there is human activity in its sensing range, the output will remain high until people leave after the high variable delay lOW (automatically extended sensor module detects the human body after every activity a delay period, and the last time an event is the starting point of the delay time).
• Wide operating voltage range: the default operating voltage DC4.5V-20V.
• Micropower: quiescent current <50 microamps, especially for battery-powered automatic control products.
• Output high signal: easy docking and all kinds of circuits.


Applications:

• Body induction lamps
• Body sensors toys
• Security Products
• Industrial automation and control
• Auto-sensing of electrical equipment
• Battery-powered automatic control
