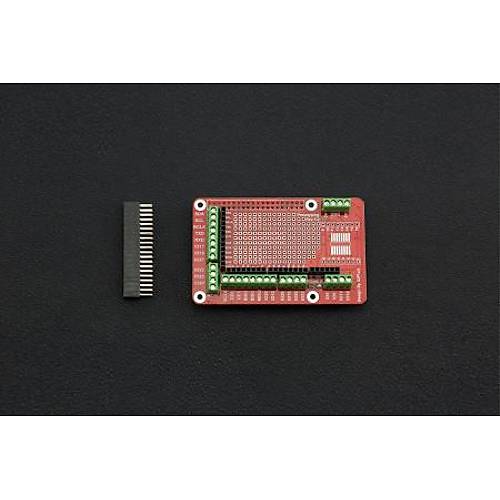

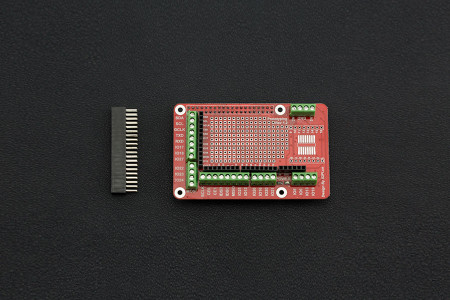

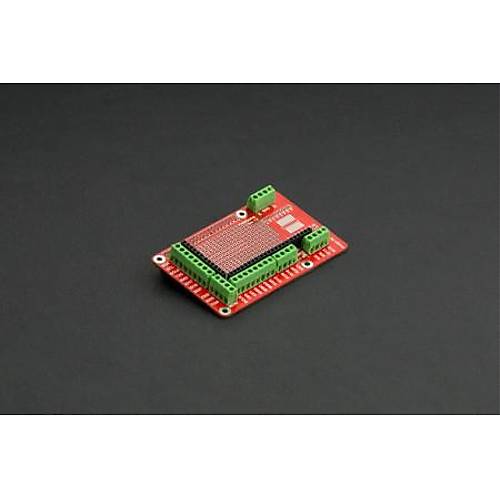

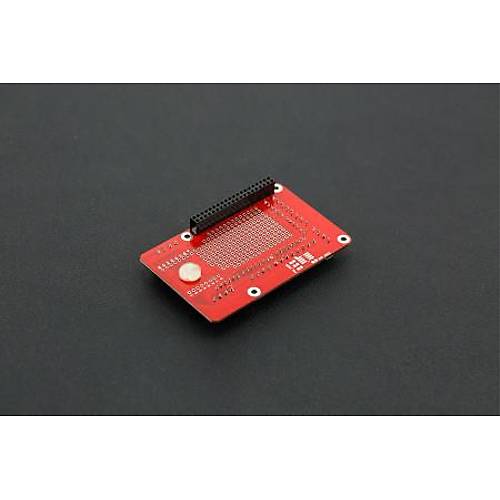

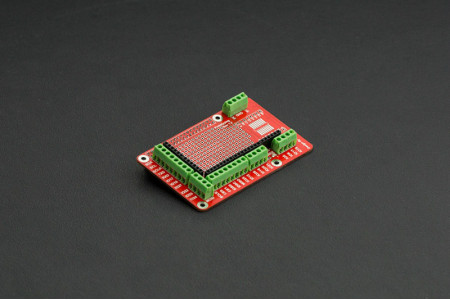

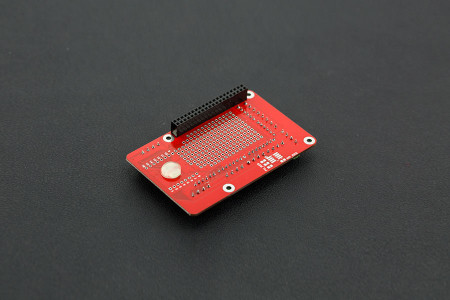

Bu Raspberry Pi prototipleme kalkanı, B +, 2B ve en yeni 3B modelleriyle uyumludur. Pi'nizin üzerine yığılır ve kolayca çıkarılabilir. Kart, Pi'nin GPIO başlıklarına bağlanmak için alt tarafta çift başlık kullanır. Kartın kendisi, yarısı breadboard tarzı (yatay ve dikey raylı) ve yarısı daha kalıcı bir şekilde DIP yongaları ve açık delik bileşenleri ile doldurulmaya hazır olan (bakır pedli) mükemmel tahta tarzı olan geniş bir prototipleme alanı devre tahtasından daha çözüm. Ayrıca 1 SOIC SMD yongası için kullanılabilir bir yuva vardır.

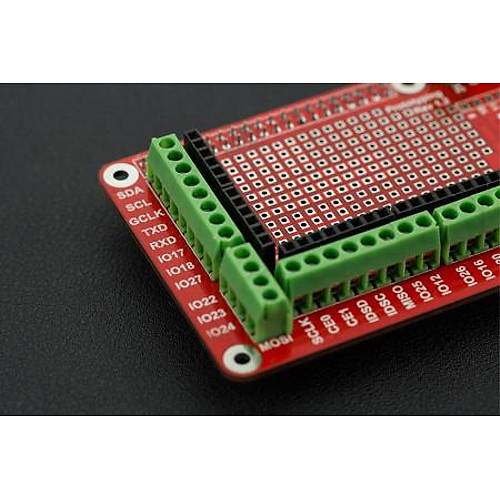

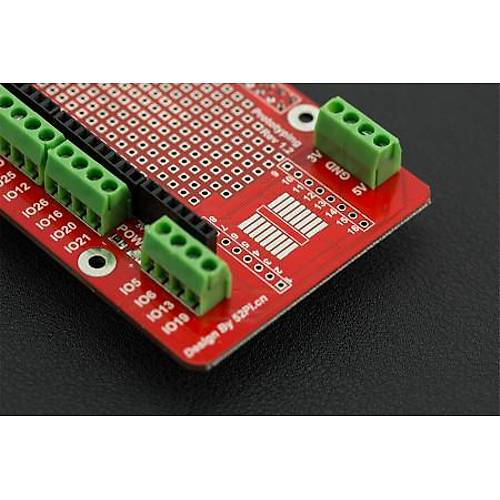

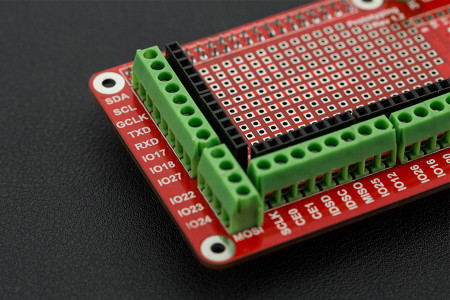

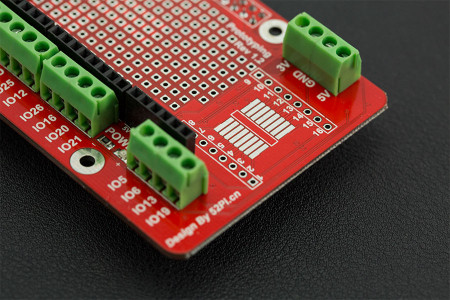

Kenarların etrafında dişi başlıklar ve koparma pimleri için 3,5 mm vidalı terminal blokları bulunur, bu da kabloları ve LED'leri geçici olarak bağlamayı kolaylaştırır. Ayrıca 4 bloklu bir terminal bloğu da vardır Pi 2'nin daha yüksek profili nedeniyle, bazı başlık uzantıları dahil edilmiştir, böylece Pi'nin USB bağlantı noktaları üste yerleştirildiğinde kalkanı engellemez.
Not: Raspberry Pi ve Shield aynı anda çalıştırılamaz.
AYRINTILAR
> DIP yongalarını, sensörleri ve benzerlerini bağlayabilmeniz için yarısı 'breadboard' tarzı ve yarısı 'perfboard' tarzı olan büyük bir prototipleme alanı.
> Protokol alanının kenarları boyunca, tüm GPIO / I2C / SPI ve güç pimleri 0.1 "uçlara bölünmüştür, böylece bunlara kolayca bağlanabilirsiniz.
> Prototipleme alanının kenarlarında, tüm koparma pimleri de etiketli 3,5 mm vidalı terminal bloklarına bağlanır. Bu, sensörlere, LED'lere vb. Yarı kalıcı olarak bağlanmayı kolaylaştırır.
> GPIO dışı genel kablolama için 0,1 "pedlere bölünmüş 4 bloklu bir terminal bloğu da vardır.
> DIP formatında gelmeyen çipler için bir SOIC ve bir TSSOP yüzeye monte çip koparma alanı.
> Uyumlu EEPROM çipi: AT24C08BN-SP25-T
> GÜÇ LED göstergesi
