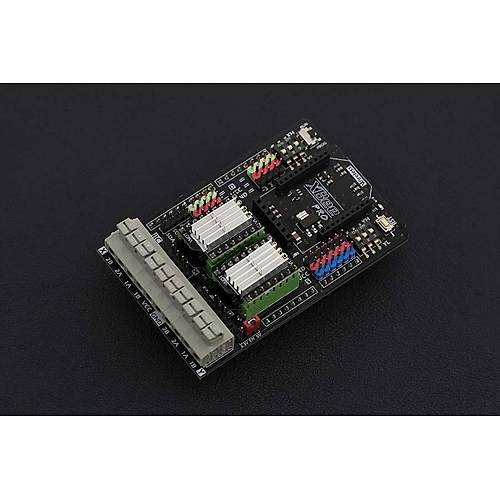

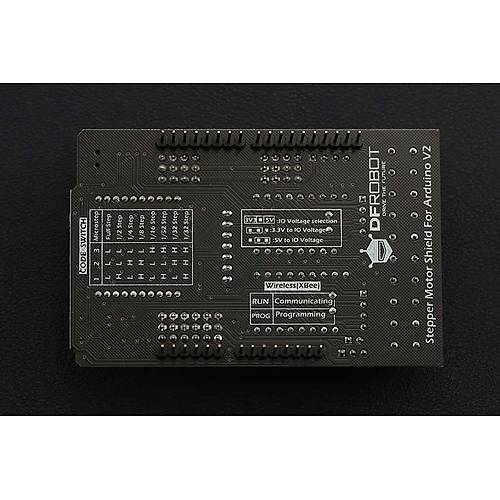

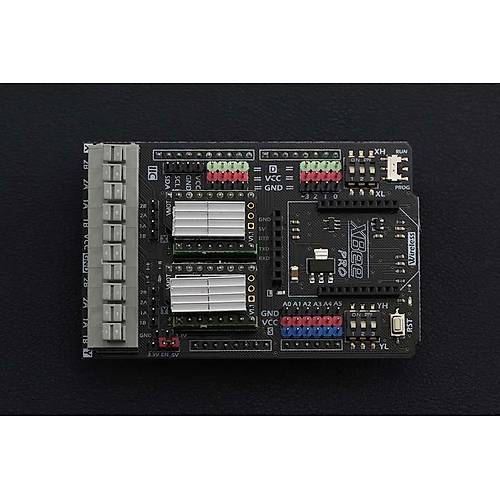

DFRobot Arduino Çift Bipolar Step Motor Shield (DRV8825)

AÇIKLAMALAR


Çizim aleti, 3 boyutlu yazıcı, otomatik perde gibi step motorlarla bazı projeler yapmak ister misiniz? Hepimizin bildiği gibi, normal kademeli motorları sürmek zordur, ancak bu kademeli motor kalkanı ile 2 kademeli motoru sadece 6 dijital I / O pini üzerinden kolayca sürebilirsiniz. Bu kart Arduino UNO R3 ile uyumludur. Bu kalkan, Xbee ve Xbee form faktörlü Wi-Fi, Bluetooth ve RF modüllerini doğrudan destekler ve kabloları vidasız PC terminalleri üzerinden bağlamak kolaydır. Her kademeli motor, farklı dönüş hızları elde etmek için sürüş modlarını ayarlamak için bir kod anahtarına sahiptir. Kartın arayüzleri, 6 kanallı Analog G / Ç, 8 kanallı Dijital G / Ç ve I2C'yi içerir.

Sürüm Yükseltme:

1. V2, step motor sürücüsü olarak DRV8825'in yerini alır, daha yüksek mikro adımlama (1/32)
2. 3.3V mikrodenetleyici ile uyumlu 3.3 / 5V giriş sinyali anahtarını artırıldı.
3. Sürücü etkinleştirildi pinleri genişletildi, uyku modunu desteklee

AYRINTILAR


> Giriş Voltajı: 8.2-45 VDC
> Çıkış akımı: 2,5 A (MAX)
> Çalışma gerilimi: 3.3 / 5 V
> Tahrik pimi: D4, D5, D6, D7, D8, D12
> Mikro adım çözünürlükleri: tam, 1/2, 1/4, 1, 8, 1/16, 1/32
> Çift Bipolar Step Motor Desteği
> XBee arayüzünü destekleyin
> Arduino UNO R3, Leonardo, Mega mikrodenetleyici ile uyumlu
> Boyut: 83 * 55 * 25 mm / 3.26 * 2.16 * 0.98 inç
> Ağırlık: 48 g

DÖKÜMANLAR


PAKET LİSTESİ
