AD8232 sensör kartı ile Arduino gibi mikrokontrolcülerinizi kullanarak kalp altış hızını ölçebilir; aldığınız analog sinyali, grafik haline dönüştürerek elektrokardiyogram (EKG) benzeri şekilde çıktılar elde edebilirsiniz.

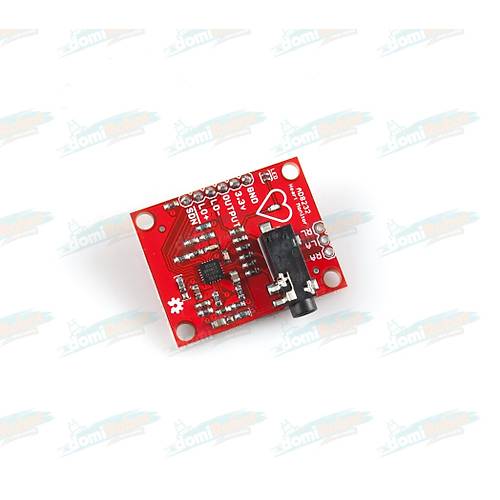

Sensör kartının temelini oluşturan AD8232 entegresi, EKG ve diğer biyopotansiyel ölçüm uygulamaları için tasarlanmıştır. Ölçüm probları ve ortam kaynaklı dış gürültülere karşı stabil çalışacak şekilde geliştirilmiştir.

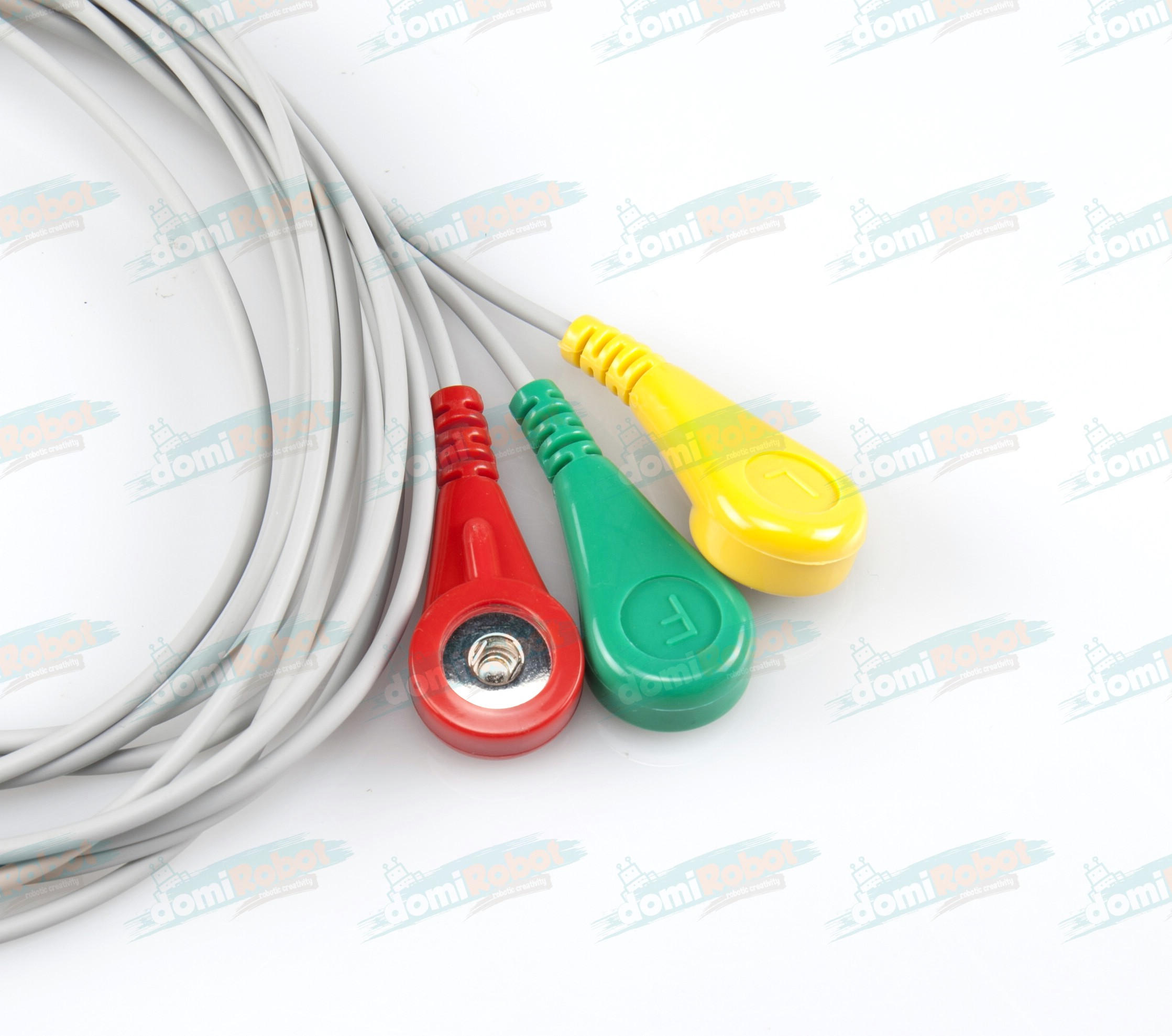

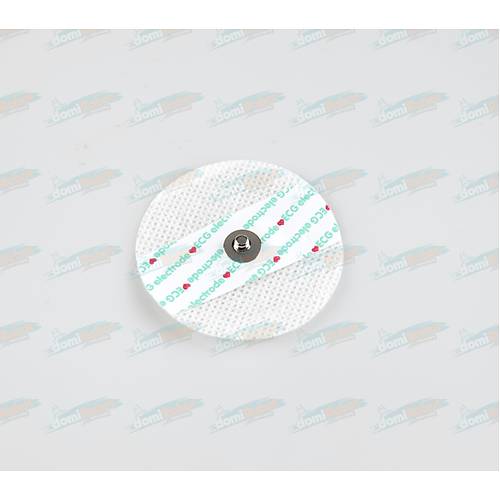

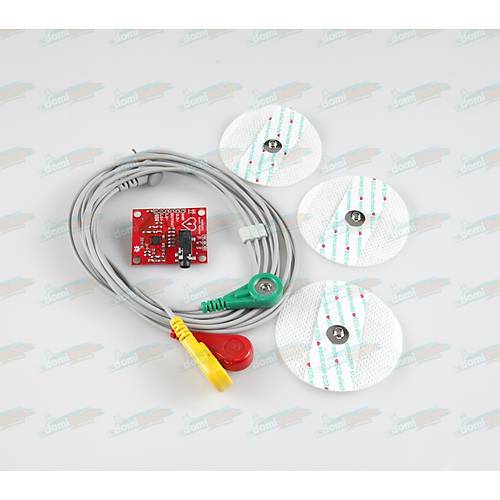

Kart üzerindeki 3.5mm TRS ses fişine yanında gelen ölçüm kablosunu bağlayarak kullanabilirsiniz. Bu bağlantıların yanı sıra LA (left arm) sol kol, RA (right arm) sağ kol ve RL (right leg) sağ bacak bağlantılarına da sensör pedleri bağlayarak bu ölçümleri de alabilmeniz mümkündür. Kart üzerinde kalp atış hızına bağlı olarak yanıp sönen bir LED bulunmaktadır.
DİKKAT : Biyomedikal sensörler tıbbi amaçlı kullanım için tasarlanmamıştır, herhangi bir hastalığın teşhisi veya tedavisinde kullanım için uygun değildir.
Teknik Özellikler:
Çalışma gerilimi: 3.3V
Sinyal çıkışı: analog çıkış
Kablo bağlantısının çıktığını algılama
Güç kapatma (shutdown) pini
LED kalp atış göstergesi
Biyomedikal ped bağlantısı için 3.5mm TRS ses fişi
